Описание, применение M22-KC10

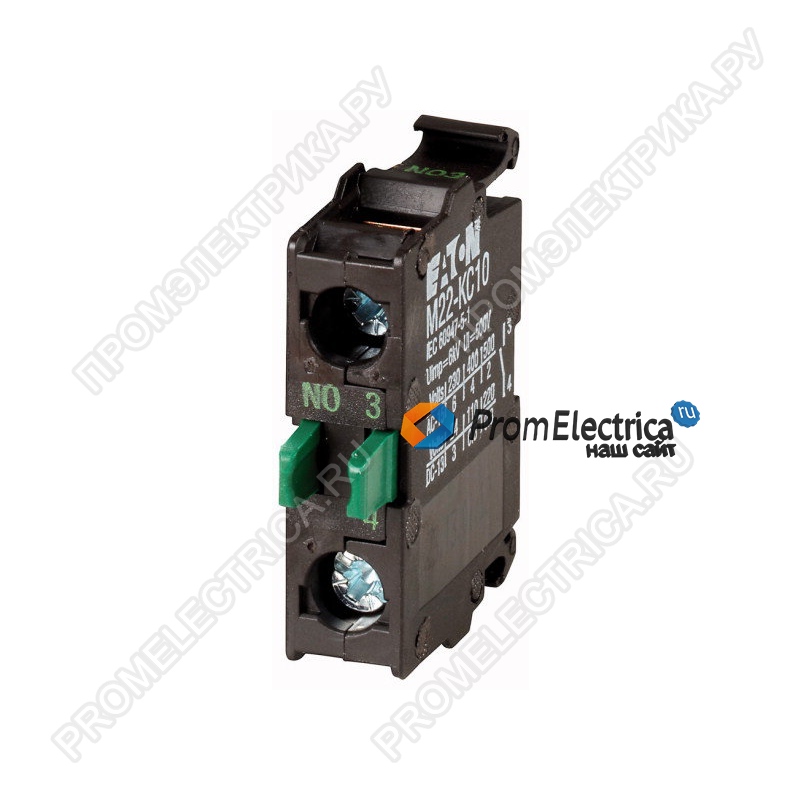

Контактный блок M22-KC10
Технические характеристики:
- Артикул: M22-KC10 (каталожный номер 216380)
- Тип: Вспомогательный контактный блок (1 нормально разомкнутый контакт):
- Номинальное напряжение изоляции (Ui): 500 В
- Импульсное напряжение (Uimp): 6000 В
- Ток коммутации (AC-15):
- 6 А при 115-240 В
- 4 А при 380-415 В
- 2 А при 500 В
- Ток коммутации (DC-13):
- 3 А при 24 В
- 0.3 А при 220 В
- Механические параметры:
- Ресурс:
- Механический: 10 млн. операций
- Электрический (AC-15, 230 В/1 А): 1 млн. операций
- Частота срабатывания: 3600 операций/час
- Усилие срабатывания: 5 Н
- Подключение:
- Винтовые клеммы (0.5-2.5 мм² для гибких проводов)
- Момент затяжки: 0.8 Н·м
- Условия эксплуатации:
- Температура: -25°C...+70°C
- Степень защиты: IP20
- Устойчивость к вибрациям: 30 g (11 мс)
Ключевые преимущества:
- Высокая надежность – механический ресурс 10 млн. срабатываний и класс защиты IP20
- Гибкость подключения – винтовые клеммы поддерживают провода 0.5-2.5 мм²
- Широкий диапазон напряжений – работа с AC/DC цепями до 500 В
- Универсальность – совместимость с кнопочными постами серии M22
Области применения:
Промышленная автоматизация – управление цепями управления станков и конвейеров
Энергетика – коммутация вспомогательных цепей в распределительных устройствах
Системы управления – расширение функциональности кнопочных постов
Транспортное оборудование – интеграция в системы управления подвижным составом
Строительная техника – управление вспомогательными функциями кранов и подъемников
