Описание, применение TRD-2T600BF

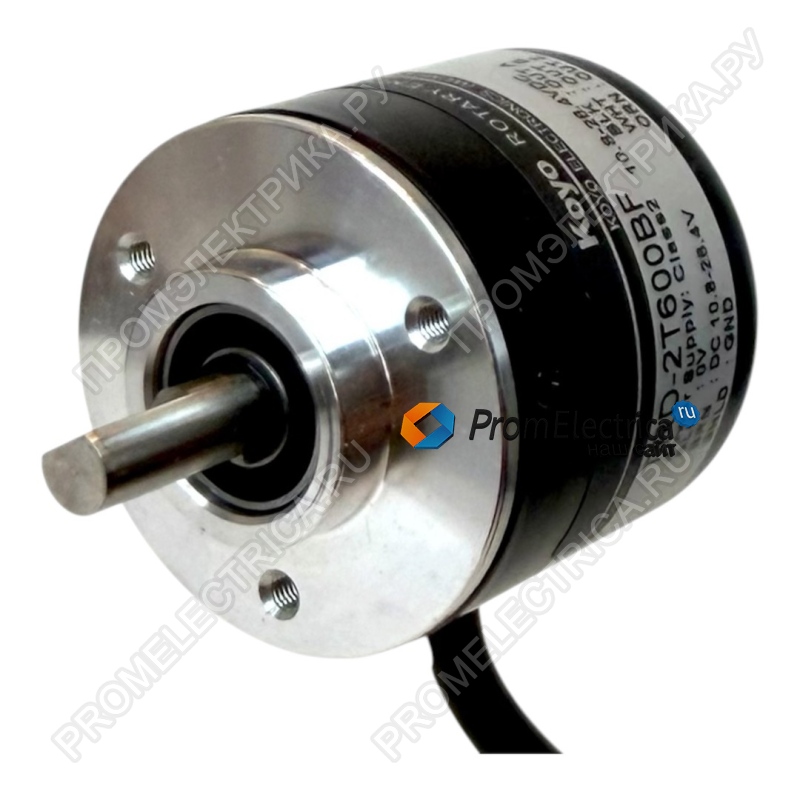

Инкрементальный энкодер KOYO TRD-2T600BF — это прецизионный датчик угла поворота и скорости, разработанный японской компанией KOYO (входит в группу JTEKT) . Модель относится к серии TRD-2T и представляет собой компактное устройство с твердотельным валом диаметром 6 мм, предназначенное для интеграции в системы автоматизации, станкостроения и другие промышленные приложения, требующие высокой точности измерений .
Энкодер обеспечивает 600 импульсов на оборот (PPR), формируя на выходе два квадратурных сигнала (каналы A и B), сдвинутых по фазе, что позволяет определять не только скорость, но и направление вращения . Наличие дополнительного нулевого импульса (канал Z) упрощает процесс синхронизации систем позиционирования .
Основные технические характеристики
|
Параметр |
Значение |
|
Тип |
Инкрементальный |
|
Разрешение |
600 импульсов/оборот (PPR) |
|
Выходные сигналы |
Два квадратурных канала (A, B) + нулевая метка (Z) |
|
Напряжение питания |
10.8…26.4 В DC (модификация BF) |
|
Тип выхода |
Транзисторный (NPN/PNP открытый коллектор, в зависимости от модификации) |
|
Максимальная частота отклика |
200 кГц |
|
Максимальная скорость вращения |
5000 об/мин |
|
Корпус |
Диаметр 38 мм, длина 36 мм |
|
Диаметр вала |
6 мм |
|
Макс. радиальная нагрузка на вал |
30 Н |
|
Макс. осевая нагрузка на вал |
20 Н |
|
Пусковой момент |
≤ 0.001 Н·м |
|
Степень защиты |
IP50 (защита от пыли) |
|
Рабочая температура |
-10 … +70 °C |
|
Подключение |
Кабельный вывод |
|
Бренд |
KOYO (Koyo Electronics) |
Преимущества и функциональные особенности
- Компактность и экономия пространства: Миниатюрный корпус диаметром 38 мм и длиной 36 мм позволяет устанавливать энкодер в условиях ограниченного монтажного пространства, что делает его пригодным для современного компактного оборудования .
- Высокая точность измерения: Разрешение 600 импульсов на оборот обеспечивает хорошую детализацию при измерении угловых перемещений. В сочетании с возможностью обработки частоты до 200 кГц это позволяет работать с высокоскоростными валами, например, при контроле скорости вращения шпинделя станка .
- Долговечность и надежность: Благодаря запатентованным технологиям KOYO и оптическому принципу работы, энкодер обеспечивает стабильный выходной сигнал на протяжении длительного срока службы . Низкий пусковой момент позволяет использовать его в прецизионных системах с минимальной погрешностью.
- Универсальность подключения: Традиционная схема вывода с тремя каналами и универсальные варианты по напряжению питания упрощают интеграцию энкодера в различные системы управления, совместимые с NPN/PNP логикой .
- Широкий диапазон рабочих температур: Сохранение точности и работоспособности при температурах от -10 до +70°C позволяет эксплуатировать устройство в неотапливаемых помещениях и на открытых производственных площадках .
Области применения
- Станкостроение: Обработка металла и дерева, контроль скорости шпинделя и подачи инструмента.
- Промышленная автоматизация: Управление конвейерными линиями, роботизированными манипуляторами, упаковочными и фасовочными машинами .
- Подъемно-транспортное оборудование: Контроль скорости и остановки лифтов, кранов, эскалаторов .
- Прецизионное оборудование: В медицинских приборах, испытательных стендах и измерительных системах .
