Описание, применение GDS2548ZD3

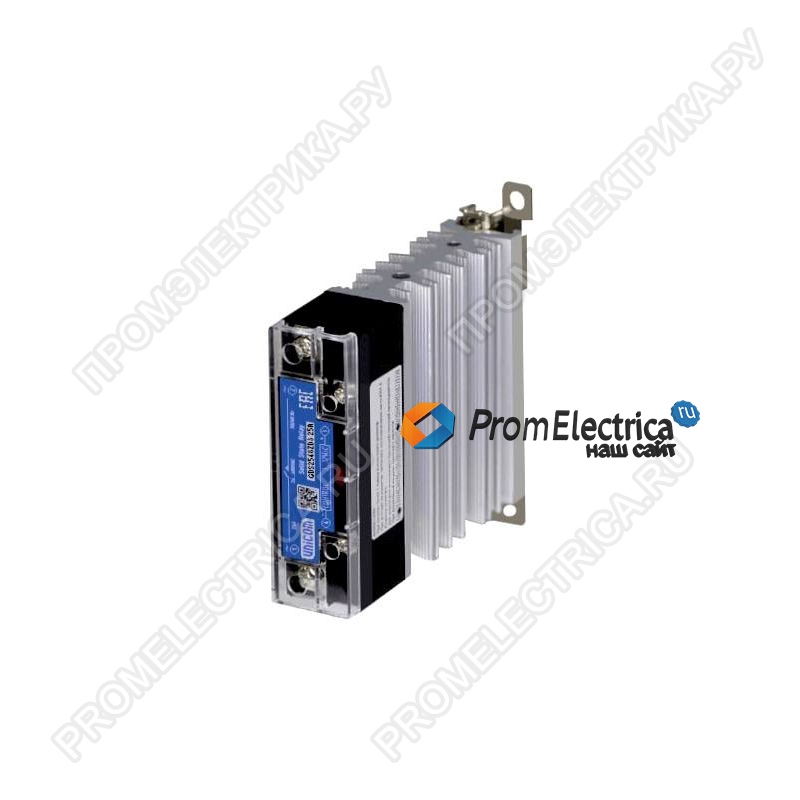

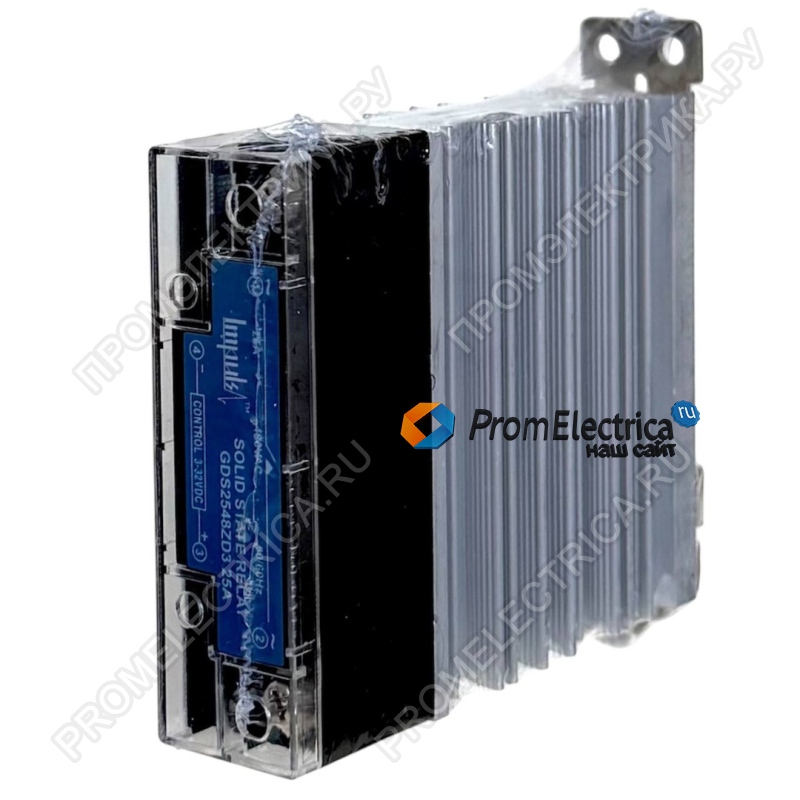

GDS2548ZD3 — это высоконадежное твердотельное реле в модульном корпусе, предназначенное для бесконтактной коммутации однофазных цепей переменного тока. Устройство полностью готово к монтажу на DIN-рейку и оснащено интегрированным радиатором, что обеспечивает эффективный отвод тепла при токах до 25 А без необходимости установки дополнительного охлаждения (в пределах номинальных режимов).
Технические характеристики :
- Модель: GDS2548ZD3
- Тип: Твердотельное реле (SSR), однофазное
- Монтаж: На DIN-рейку (с интегрированным радиатором)
- Номинальный коммутируемый ток: 25 А
- Коммутируемое напряжение: 24-480 В AC
- Максимальное пиковое напряжение: 1000 В AC
- Тип коммутации: Zero Crossing (при переходе через ноль)
- Управляющее напряжение (Uупр): 5-32 В DC
- Ток потребления цепи управления: 3-25 мА
- Падение напряжения в цепи нагрузки: ≤ 1,6 В AC
- Ток утечки в выключенном состоянии: ≤ 10 мА
- Время переключения: ≤ 10 мс
- Индикация включения: есть (светодиод)
- Напряжение пробоя (изоляция вход/выход): 2500 В AC в течение 1 минуты
- Сопротивление изоляции: ≥ 500 МОм (при 500 В DC)
- Температура окружающей среды: от -30°C до +75°C
- Относительная влажность: ≤ 95% (без конденсата)
- Габаритные размеры (В×Ш×Г): 80 × 25 × 100 мм
- Масса: ≤ 135 г
Ключевые особенности и преимущества:
- Готовое решение для DIN-рейки:
Реле поставляется в корпусе с защелкой для монтажа на стандартную DIN-рейку. Встроенный радиатор оптимально подобран для работы на номинальный ток до 25 А, что упрощает проектирование шкафов автоматики и экономит место. - Коммутация при переходе через ноль (Zero Crossing):
Модель ZD3 включает нагрузку в момент, когда напряжение в сети приближается к нулю. Это минимизирует броски тока и электромагнитные помехи, что особенно важно при коммутации активных нагрузок (ТЭНы, лампы накаливания) и продлевает срок службы нагрузки. - Широкий диапазон управляющего напряжения (5-32В DC):
Низковольтное управление постоянным током позволяет подключать реле напрямую к выходам контроллеров (ПЛК), микроконтроллеров (Arduino и т.п.) и других логических схем без дополнительных усилителей. - Низкое энергопотребление и отсутствие шума:
Ток потребления цепи управления составляет всего 3-25 мА. Полное отсутствие механических частей исключает акустический шум и вибрации, характерные для электромеханических контакторов. - Высокая надежность и долговечность:
Отсутствие механических контактов означает отсутствие износа, подгорания и дребезга. Ресурс работы ограничен только сроком службы электронных компонентов и не зависит от количества коммутационных циклов. - Индикация состояния:
Встроенный светодиодный индикатор наглядно показывает наличие управляющего сигнала и включенное состояние выходного ключа.
Области применения:
- ТЭНами и нагревательными элементами (ПИД-регуляторы, термостаты)
- Освещением (в том числе в системах "умный дом")
- Электродвигателями малой мощности (в режиме пуск/стоп)
- Электромагнитными клапанами и соленоидами
- Трансформаторами и другими устройствами, требующими частой коммутации
