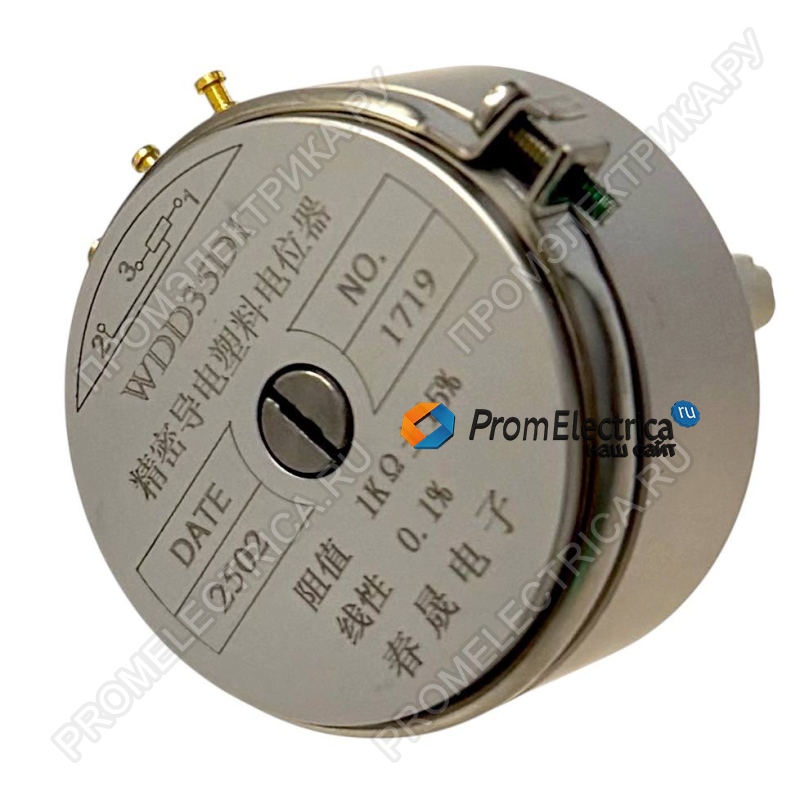

_(1).jpg "WDD35D1 Потенциометр, 1kom +-15%")
Описание, применение WDD35D1 USA / EUROPE
WDD35D1 Потенциометр применяется в системах управления, датчиках угла поворота, промышленной автоматике, робототехнике, авиационной и автомобильной технике, где требуется высокая точность и надёжность при измерении углового положения.
Ключевые преимущества
- Высокая линейность (до 0,1%) — минимальная погрешность измерения
- Длинный механический ресурс — 50 миллионов циклов
- Высокое разрешение — практически бесконечное (благодаря проводниковой пластиковой дорожке)
- Низкий пусковой момент — ≤ 10×10⁻⁴ Н·м, легко вращается
- Широкий температурный диапазон – от –55°C до +125°C
- Надёжность при вибрациях и ударах – 15 G (2000 Гц) и 50 G (11 мс)
- Простота монтажа – стандартные размеры и оси
Технические характеристики
|
Параметр |
Значение |
|
Модель |
WDD35D1 |
|
Номинальные сопротивления |
1 кОм, 2 кОм, 3 кОм, 5 кОм, 10 кОм |
|
Допуск на сопротивление |
±15% |
|
Независимая линейность |
0,1% / 0,2% / 0,3% / 0,5% / 1% (в зависимости от исполнения) |
|
Электрический угол поворота |
345° ±2° |
|
Механический угол поворота |
360° (без упора) |
|
Номинальная мощность |
2 Вт (при 70°C) |
|
Коэффициент температурного сопротивления |
≤ ±0,04% / °C |
|
Сопротивление изоляции |
≥ 1000 МОм (при 500 В постоянного тока) |
|
Испытательное напряжение изоляции |
1000 В (действ. перем., 1 мин) |
|
Выходная плавность (шум) |
≤ ±0,1% |
|
Пусковой момент |
≤ 10×10⁻⁴ Н·м |
|
Срок службы |
50 × 10⁶ циклов |
|
Вибрация |
15 G, 2000 Гц |
|
Ударопрочность |
50 G, 11 мс |
|
Рабочая температура |
–55°C … +125°C |
Особенности конструкции
- Токосъёмная дорожка из проводникового пластика (Conductive Plastic)
- Металлический корпус, устойчивый к внешним воздействиям
- Вал: стандартный ⌀6 мм, возможны спецзаказы (длина, диаметр, шлицы, упоры)
- Отсутствие электрического упора — механический угол 360° позволяет вращать без ограничений
