Описание, применение HF41F/24-Z USA / EUROPE

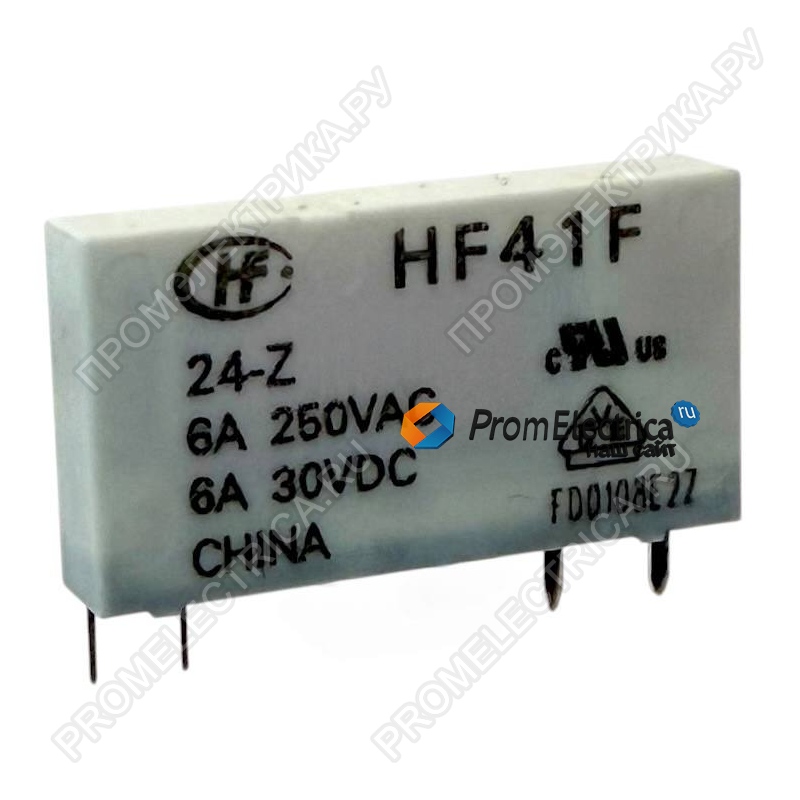

Реле HF41F/24‑Z (Hongfa) – это миниатюрное электромагнитное реле с переключающим контактом (1C – SPDT) на номинальный ток 6 А. Предназначено для монтажа на печатную плату. Используется в блоках питания, бытовой технике, системах автоматики, управления и сигнализации.
Основные преимущества
- Низкое потребление катушки – около 170 мВт при 24 В DC.
- Высокая коммутационная способность – до 6 А при 250 В AC или 30 В DC.
- Долговечность – механическая износостойкость 10 миллионов операций, электрическая – до 6 миллионов циклов.
- Широкий диапазон температур – от –40 до +85 °C.
- Высокая изоляция – между катушкой и контактами 4000 В AC.
Технические характеристики
|
Параметр |
Значение |
|
Тип контактов |
1C (SPDT) – один переключающий |
|
Номинальный ток катушки |
24 В DC |
|
Сопротивление катушки |
3390 Ом (±15%) |
|
Напряжение срабатывания (макс.) |
18,0 В DC |
|
Напряжение отпускания (мин.) |
1,2 В DC |
|
Макс. допустимое напряжение катушки |
36 В DC |
|
Потребляемая мощность катушки |
≈170 мВт |
|
Коммутируемый ток |
6 А (резистивная нагрузка) |
|
Макс. напряжение коммутации |
400 В AC / 300 В DC |
|
Макс. коммутируемая мощность |
1500 ВА / 180 Вт |
|
Сопротивление контактов |
≤100 мОм (без золочения) |
|
Время срабатывания |
≤8 мс |
|
Время отпускания |
≤4 мс |
|
Электрическая износостойкость (AgNi) |
до 6×10⁶ циклов (H‑тип) |
|
Механическая износостойкость |
10⁷ циклов |
|
Температура окружающей среды |
–40…+85 °C |
|
Сопротивление изоляции |
1000 МОм (при 500 В DC) |
|
Испытательное напряжение (катушка–контакты) |
4000 В AC, 1 мин |
Конструктивные исполнения
Расшифровка артикула HF41F/24‑Z:
|
Позиция |
Значение |
|
Серия |
HF41F |
|
Напряжение катушки |
24 В DC |
|
Тип контактов |
Z = 1 Form C (SPDT) |
Области применения
- Блоки питания и зарядные устройства
- Бытовая техника (стиральные машины, кондиционеры)
- Системы отопления, вентиляции и кондиционирования
- Промышленные контроллеры и релейные модули
- Автоматика зданий
