Описание, применение DF200BA80

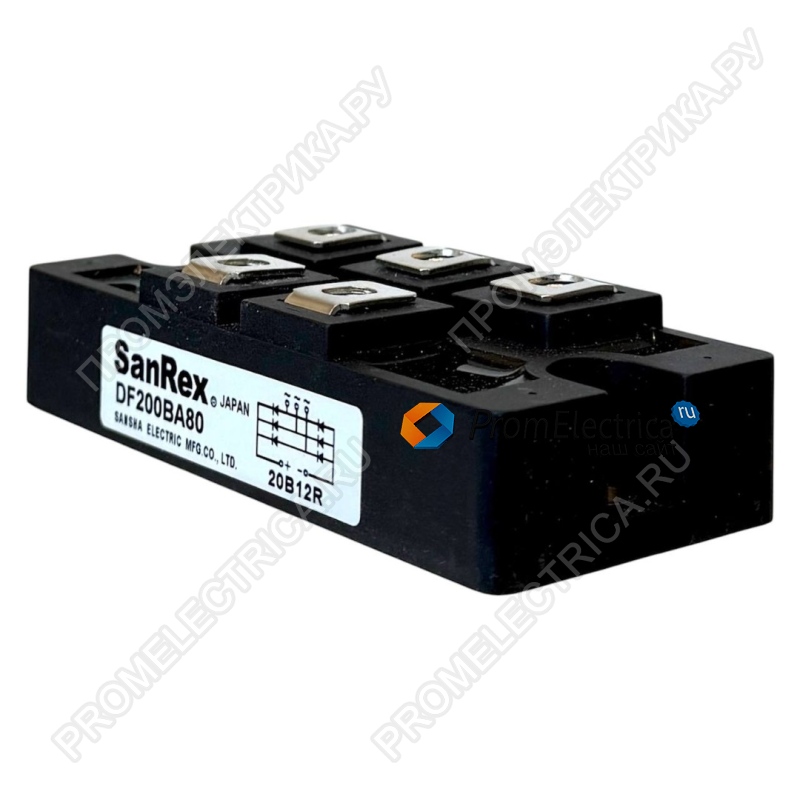

DF200BA80 — это трехфазный диодный модуль от SanRex, предназначенный для полнофазного выпрямления в промышленных и силовых электронных системах.
Ключевые характеристики:
- Тип: Трехфазный диодный мост (6 диодов в конфигурации моста).
- Максимальный постоянный ток (ID): 200 А (при температуре корпуса Tc=102°C).
- Повторяющееся обратное напряжение (VRRM): 800 В.
- Неповторяющееся обратное напряжение (VRSM): 960 В.
- Ток перегрузки (IFSM):
- 1850 А.
- 2000 А.
- Тепловое сопротивление (Rth(j-c)): 0,10 °C/Вт.
- Падение напряжения (VFM): 1,20 В (при Tj=25°C, Ifm=200 А).
- Рабочий температурный диапазон:
- Переход (Tj): от -40°C до +150°C.
- Хранение (Tsg): от -40°C до +125°C.
- Напряжение изоляции (Viso): 2500 В (переменное, 1 минута).
- Крутящий момент при монтаже:
- Основание (M5): 1,5–2,5 Н·м (рекомендуемое), 2,7 Н·м (максимальное).
- Клеммы (M5): 1,5–2,5 Н·м (рекомендуемое), 2,7 Н·м (максимальное).
- Масса: 360 г.
Области применения:
- Промышленные приводы и двигатели.
- Источники питания и UPS-системы.
- Оборудование для сварочных аппаратов.
- Системы энергоснабжения и генерации.
