Описание, применение 09200162613 HARTING Technology Group

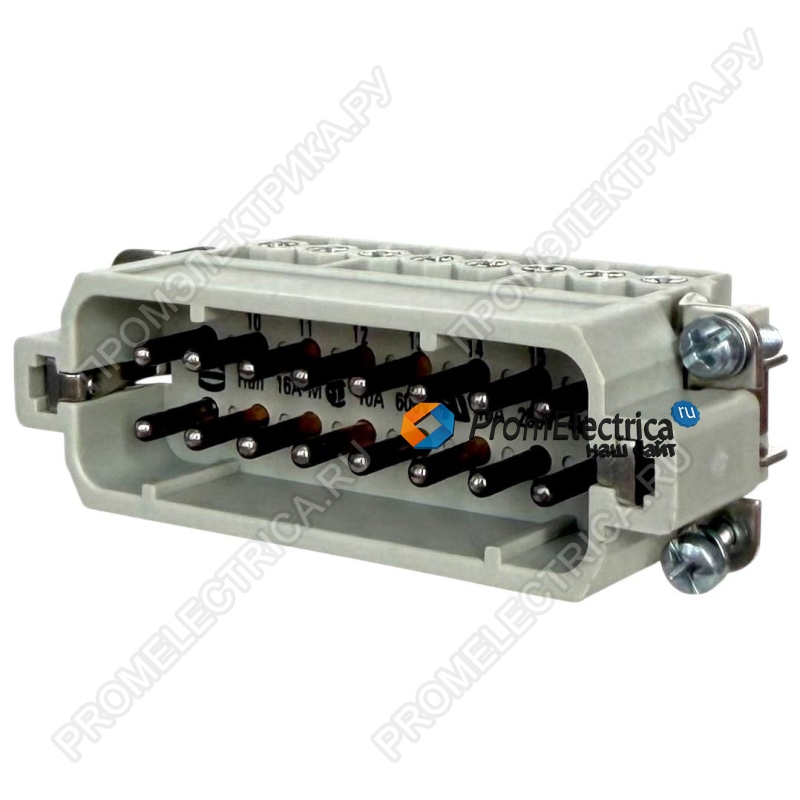

09200162613 (Han 16A-STI-S 17-32) — это высококачественная вставка (инсерт) для промышленных прямоугольных разъемов, разработанная компанией HARTING. Данная модель относится к серии Han A®, которая специально предназначена для передачи сигналов и управления в компактном исполнении. Изделие представляет собой 16-контактный блок со стороны "папа" (штекер) с нумерацией позиций с 17 по 32.
Технические характеристики (строго по документации):
- Производитель: HARTING
- Тип: Вставка (инсерт) для промышленных разъемов
- Серия: Han A®
- Артикул (Part Number): 09 20 016 2613
- Полярность (Gender): Мужская (папа / pin)
- Количество контактов: 16 (нумерация контактов: 17 ... 32)
- Наличие PE-контакта (заземления): Нет (только сигнальные контакты)
- Тип подключения: Винтовое соединение (Screw termination)
- Сечение подключаемых проводников: 0.75 ... 2.5 мм²
- Номинальный ток: 16 А
- Номинальное напряжение: 250 В (AC/DC)
- Номинальное импульсное напряжение: 4 кВ
- Степень загрязнения: 3
- Контактное сопротивление: ≤ 1 мОм
- Сопротивление изоляции: > 10¹⁰ Ом
- Момент затяжки винтов: 0.5 Нм
- Рабочая температура: от -40°C до +125°C
- Количество циклов сочленения: ≥ 500
- Материал изолятора: Поликарбонат (PC), цвет RAL 7032
- Материал контактов: Медный сплав с серебряным покрытием
- Класс горючести: UL 94 V-0
- Вес нетто: 60 г
Ключевые особенности и преимущества:
- Надежное винтовое соединение (Screw Termination):
Контакты фиксируются в изоляторе с помощью винтового зажима. Этот метод обеспечивает прочное и виброустойчивое соединение проводов, простоту монтажа в полевых условиях и возможность использования проводов различного сечения от 0.75 до 2.5 мм². - Высокие электрические характеристики:
Вставка рассчитана на номинальный ток 16 Ампер и напряжение 250 Вольт (согласно EN 61984). Высокое сопротивление изоляции (>10¹⁰ Ом) и низкое переходное сопротивление контактов (≤1 мОм) гарантируют стабильную передачу сигналов и минимальные потери. - Компактность и гибкость компоновки:
Наличие 16 контактов в одном корпусе позволяет создавать гибридные интерфейсы, экономя место на панелях оборудования. Нумерация 17-32 указывает на то, что данная вставка обычно используется в паре с ответной частью (с номерами 1-16) для создания многоконтактного разъема. - Широкий температурный диапазон и стойкость:
Изделие сохраняет работоспособность в диапазоне температур от -40°C до +125°C и выдерживает не менее 500 циклов сочленения, что гарантирует долгий срок службы даже в жестких условиях эксплуатации. - Высокое качество материалов и безопасность:
Корпус вставки выполнен из поликарбоната (PC) цвета RAL 7032 (галька), контакты — из медного сплава с серебряным покрытием. Материал соответствует классу горючести UL 94 V-0. Изделие сертифицировано по стандартам UL и CSA, а также соответствует требованиям RoHS.
Важное примечание по монтажу:
Для завершения сборки разъема требуются две вставки (мужская и женская), а также соответствующий корпус (оболочка / hood) и основание (housing). Данная вставка предназначена для установки в стандартные корпуса серии Han.
Области применения:
Идеально подходит для использования в промышленных станках, робототехнике, упаковочном оборудовании, системах автоматизации производства и железнодорожном транспорте, где требуются надежные многоконтактные соединения для сигналов цепей управления и датчиков.
