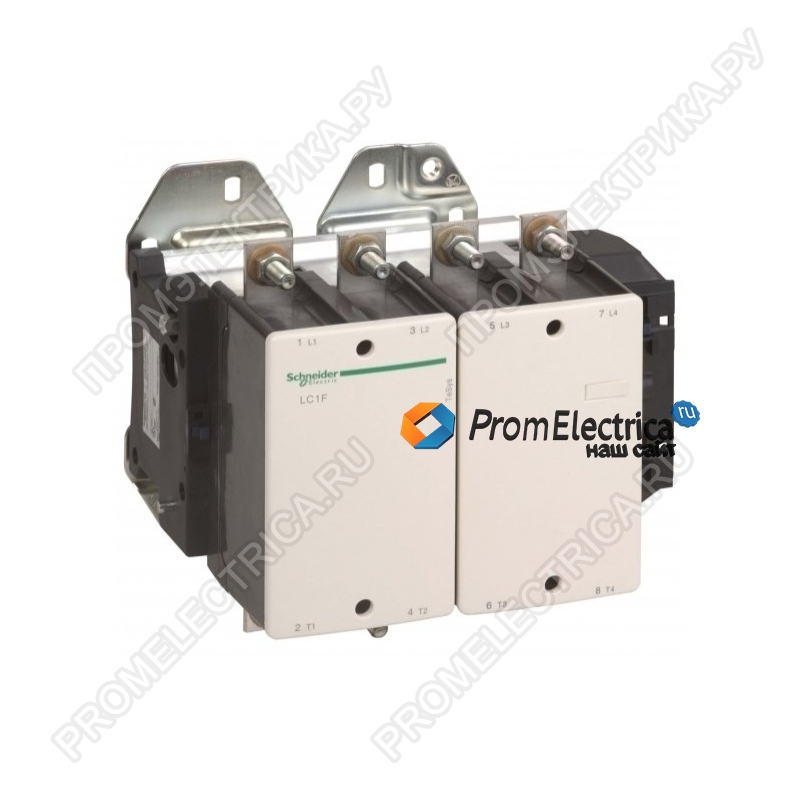

Описание, применение LC1F4004M7
LC1F4004M7 — это мощный четырехполюсный контактор от Schneider Electric, предназначенный для управления высоконагруженными резистивными цепями (категория AC-1). С его помощью можно эффективно коммутировать токи до 500 А при напряжении до 440 В переменного тока.
Ключевые характеристики:
- Номинальный ток: 500 А (при температуре до +40 °C, AC-1).
- Номинальное напряжение:
- До 1000 В переменного тока (50/60 Гц).
- До 460 В постоянного тока.
- Напряжение катушки управления: 220 В переменного тока (40–400 Гц).
- Количество полюсов: 4.
- Импульсное напряжение (Uimp): 8 кВ.
- Термическая стойкость (Ith): 500 А (при +40 °C).
- Отключающая способность: 3200 А.
- Кратковременный допустимый ток (Icw):
- 3600 А (10 сек).
- 2400 А (30 сек).
- 1700 А (1 мин).
- 1200 А (3 мин).
- 1000 А (10 мин).
- Рекомендуемый предохранитель: 400 А (тип aM) или 500 А (тип gG) при напряжении до 440 В.
- Сопротивление контактов: 0,26 мОм.
- Механическая износостойкость: 10 млн циклов.
- Потребляемая мощность:
- Пусковая: 1075 ВА (cos φ = 0,9).
- Удержание: 15 ВА (cos φ = 0,9).
- Скорость коммутации: До 2400 циклов/час (при температуре до +55 °C).
- Время срабатывания:
- Замыкание: 40–65 мс.
- Размыкание: 100–170 мс.
Преимущества и функции:
Высокая нагрузочная способность: Подходит для резистивных нагрузок (AC-1) с током до 500 А.
Гибкое подключение:
- Винтовые клеммы для кабелей сечением 1–4 мм² (гибкие и жесткие).
- Возможность подключения шин (30×5 мм) или кабелей до 150 мм².
Универсальность: Рабочий диапазон напряжений и частот (40–400 Гц) позволяет использовать контактор в различных промышленных приложениях.
Области применения:
- Управление мощными нагревательными элементами.
- Промышленные печи и системы терморегуляции.
- Распределительные щиты и силовые цепи.
- Системы энергоснабжения и генерации.
Дополнительные особенности:
- Степень защиты: IP20 .
- Температурный диапазон:
- Рабочая температура: от -5 °C до +55 °C.
- Хранение: от -60 °C до +80 °C.
- Габариты: 261 мм (ширина) × 206 мм (высота) × 219 мм (глубина).
- Вес: 10,2 кг.
