Описание, применение LC2DT60AP7

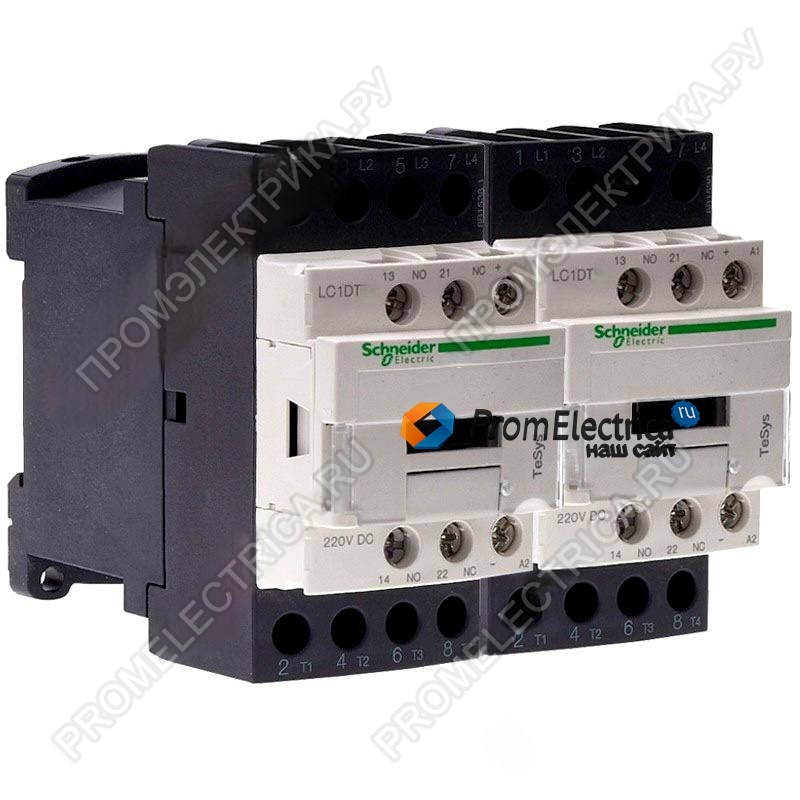

Сборный контактор LC2DT60AP7 — это профессиональное высококачественное решение для построения надежных систем, требующих переключения между двумя независимыми источниками питания или цепями мощной нагрузки. Устройство собирается из двух 4-полюсных контакторов LC1DT60AP7 и комплекта для сборки LADT9R1, обеспечивающего механическую блокировку.
Технические характеристики :
- Тип изделия: Сборный контактор переключения (2 x LC1DT60AP7 + 1 x LADT9R1)
- Количество силовых полюсов: 8 (4 NO + 4 NO)
- Номинальный ток Ie: 60 А (AC-1, ≤ 440 В перем. тока)
- Номинальное напряжение Ue: до 690 В перем. тока, до 300 В постоянного тока
- Напряжение катушки управления Uc: 230 В, 50/60 Гц
- Тип блокировки: Механическая (обеспечивается комплектом LADT9R1)
- Вспомогательные контакты: 1 NO + 1 NC (на каждом силовом блоке)
- Тип клемм силовой цепи: EverLink BTR
- Подключаемый кабель: 1...35 мм²
- Степень защиты: IP20
- Механическая износостойкость: 6 000 000 циклов
Ключевые преимущества и функции:
Высокая мощность и надежность:
- Номинальный ток: 60 А (категория AC-1, до 440 В перем. тока), что идеально подходит для управления мощными нагрузками.
- Широкий диапазон напряжений: Работа в силовых цепях до 690 В перем. тока и до 300 В постоянного тока.
- 8 силовых полюсов: Конфигурация 4P + 4P позволяет одновременно коммутировать две независимые 3-фазные цепи (с нейтралью) или другие сложные схемы.
- Высокая коммутационная стойкость: Номинальная включающая и отключающая способность составляет 800 А при 440 В, что гарантирует устойчивость к высоким пусковым токам.
Безопасность и защита:
- Механическая блокировка (LADT9R1): Комплект блокировки физически исключает возможность одновременного включения двух контакторов, предотвращая короткое замыкание между источниками питания и защищая оборудование.
- Стойкость к перегрузкам: Высокие показатели кратковременной выдерживаемой мощности (Icw) — до 720 А в течение 1 секунды в силовой цепи.
Долгий срок службы:
- Высокая механическая износостойкость: 6 миллионов циклов обеспечивают многолетнюю бесперебойную работу даже в условиях частых коммутаций.
- Электрическая износостойкость: 1,4 миллиона циклов при номинальной нагрузке (60 А, AC-1).
- Надежные вспомогательные контакты: Каждый силовой блок имеет 1 нормально разомкнутый (NO) и 1 нормально замкнутый (NC) контакт для построения цепей управления и сигнализации.
Удобство монтажа и эксплуатации:
- Современные клеммы EverLink: Силовая цепь оснащена инновационными разъемами EverLink BTR, которые обеспечивают быстрое, надежное и безошибочное подключение кабелей сечением от 1 до 35 мм² без необходимости использования специальных наконечников.
- Универсальный монтаж: Возможна установка как на стандартную DIN-рейку, так и на монтажную плату.
- Четкое усилие затяжки: Для силовых цепей предусмотрено усилие затяжки 5-8 Н·м (в зависимости от сечения кабеля), что гарантирует надежный контакт.
Области применения:
- Системы АВР (Автоматического Ввода Резерва): Переключение между основным и резервным источником питания в зданиях коммерческого и промышленного назначения.
- Управление мощными нагревательными элементами: Коммутация резистивных нагрузок (ТЭНы, печи, промышленные обогреватели).
- Системы распределения электроэнергии: Переключение фидеров и секционирование шин.
- Управление мощными двигателями: Организация реверсивного пуска для двигателей средней мощности (в связке с соответствующими защитами).
- Промышленные системы управления: Переключение силовых цепей в станках и технологическом оборудовании.
