Описание, применение 6EP1333-2BA20

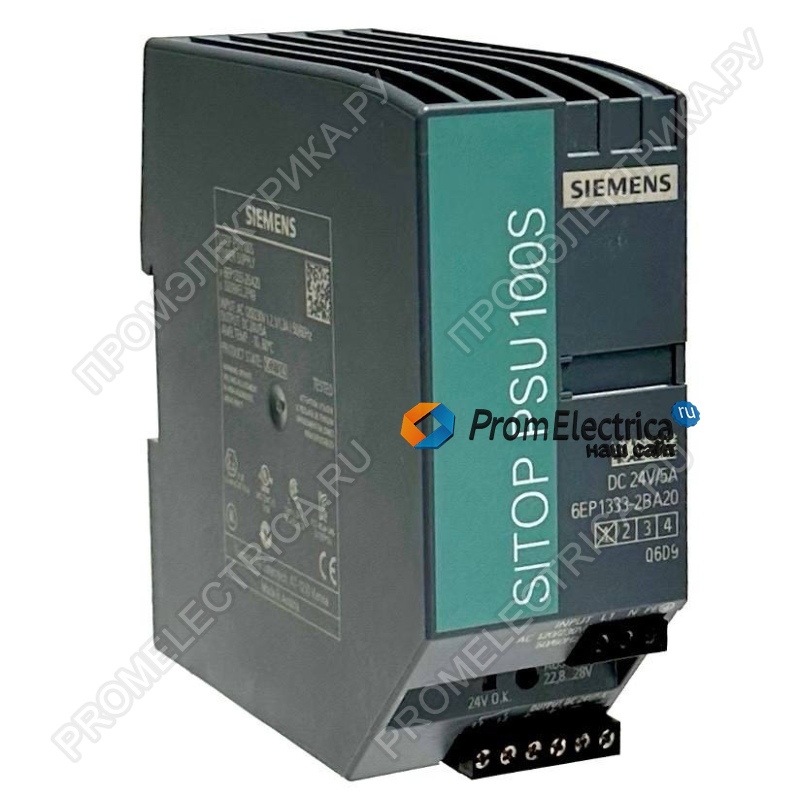

SITOP SMART 6EP1333-2BA20 — это высококачественный стабилизированный блок питания мощностью 120 Вт, разработанный компанией Siemens для обеспечения надежного и стабильного электропитания в промышленных и коммерческих приложениях.
Основные характеристики:
- Входное напряжение: 120/230 В переменного тока (однофазное)
- Выходное напряжение: 24 В постоянного тока
- Выходной ток: 5 А (с возможностью кратковременной перегрузки до 6 А)
- Мощность: 120 Вт
- КПД: 88 %
- Диапазон рабочих температур: от -25°C до +70°C
Преимущества:
- Высокая надежность: Блок питания SITOP SMART обеспечивает стабильное напряжение даже при колебаниях входного напряжения и нагрузки.
- Автоматический выбор диапазона входного напряжения: Устройство автоматически адаптируется к входному напряжению в диапазоне от 85 до 264 В, что позволяет использовать его в различных сетях.
- Защита от перегрузок и короткого замыкания: Блок питания оснащен защитой от перегрузки и короткого замыкания, что обеспечивает безопасность и долговечность устройства.
- Компактный дизайн: Благодаря небольшим габаритам (50 x 125 x 120 мм) и малому весу (0,5 кг), блок питания легко интегрируется в существующие системы.
- Простота установки: Устройство монтируется на DIN-рейку, что упрощает его установку и обслуживание.
- Регулируемое выходное напряжение: Выходное напряжение можно регулировать в диапазоне от 22,8 до 28 В с помощью встроенного потенциометра.
Применение:
- Промышленные системы автоматизации
- Управление двигателями и приводами
- Источники питания для контроллеров и датчиков
- Телекоммуникационное оборудование
- Медицинская техника (при соблюдении требований безопасности)
Технические параметры:
- Входное напряжение: 85–132 В (120 В) / 170–264 В (230 В)
- Выходное напряжение: 24 В ±3%
- Выходной ток: 5 А (6 А при температуре до +45°C)
- Защита от перегрузки: до 7,1 А
- Защита от короткого замыкания: постоянный ток 7,1 А
- Степень защиты: IP20
Дополнительные особенности:
- Индикация состояния: Зеленый светодиод указывает на наличие выходного напряжения.
- Параллельное подключение: Возможность параллельного подключения двух блоков для увеличения мощности.
- Низкий уровень пульсаций: Максимальный уровень пульсаций на выходе — 150 мВ (пик-пик).
