Описание, применение 50137503

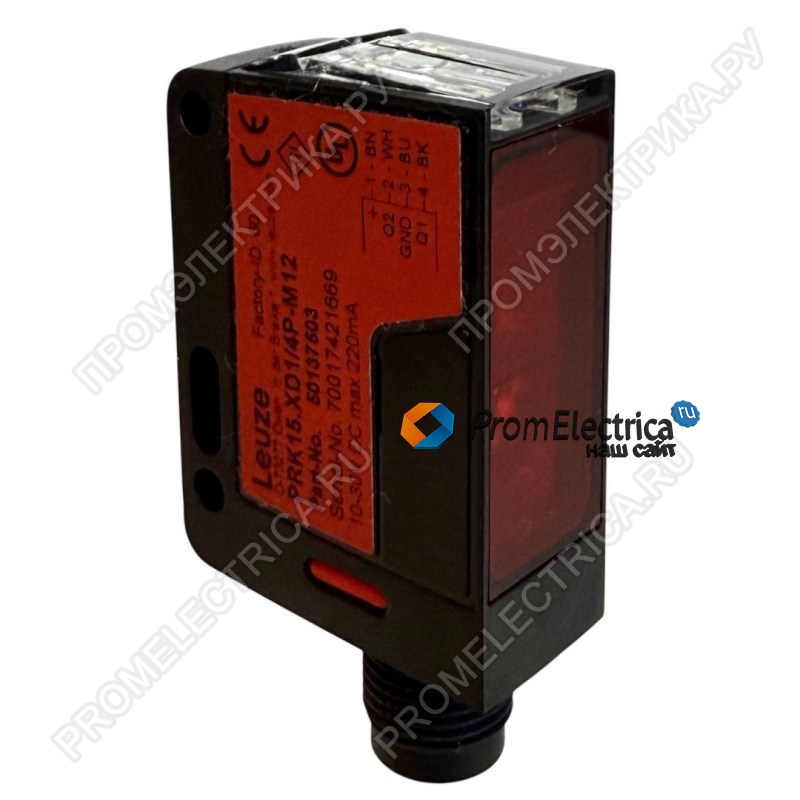

PRK15.XD1/4P-M12 — это компактный поляризованный ретрорефлективный фотоэлектрический датчик от Leuze, разработанный специально для обнаружения объектов, обёрнутых в стрейч-плёнку. Устройство работает с отражением от рефлектора и обеспечивает гарантированный рабочий диапазон до 7 м (с рефлектором TK(S) 100x100). Благодаря использованию поляризационного фильтра датчик надёжно распознаёт блестящие, зеркальные и плёночные поверхности, исключая ложные срабатывания.
Ключевые преимущества:
- Специализированное решение для стрейч-плёнки — обнаружение объектов, обёрнутых в плёнку, без ложных срабатываний.
- Поляризационный фильтр — надёжная работа с зеркальными и блестящими поверхностями.
- Два PNP-выхода — один настроен на свет (pin 4), второй — на затемнение (pin 2), суммарный ток до 100 мА.
- Высокая частота переключения — 500 Гц, время отклика всего 1 мс.
- Гибкая настройка чувствительности — регулировка с помощью 270-градусного потенциометра.
- Широкий температурный диапазон — эксплуатация от –40 °C до +60 °C.
- Высокая степень защиты — IP67 и IP69K, устойчивость к пыли, влаге и высокотемпературной мойке.
- Компактный пластиковый корпус — размеры 15 × 42,7 × 30 мм, вес всего 15 г.
- Универсальный монтаж — сквозное отверстие для крепления.
Технические характеристики:
- Рабочий диапазон (гарантированный): 0,05–7 м (с рефлектором TKS 100x100)
- Рабочий диапазон (типовой): до 9 м
- Источник света: светодиод, красный, длина волны 640 нм, импульсный режим
- Группа LED: exempt group (безопасно для глаз по EN 62471)
- Выходы: 2 × PNP, транзисторные, защита от короткого замыкания и переполюсовки
- Напряжение питания: DC, логика: high ≥ Ua – 2,5 В, low ≤ 2,5 В
- Время готовности: 300 мс
- Подключение: разъём M12, 4-pin, A-кодировка, мужской, пластик
- Материалы корпуса: ABS, линза — пластик
- Регулировка: потенциометр 270° (чувствительность)
- Индикация:
– зелёный LED: готовность
– жёлтый LED: световой канал свободен, мигание — отсутствие запаса по функции - Температура хранения: –40…70 °C
- Класс защиты: III
Применение:
Датчик PRK15.XD1/4P-M12 идеально подходит для упаковочных линий, паллетайзеров, конвейеров и транспортных систем, где требуется надёжное обнаружение объектов в стрейч-плёнке, прозрачных или блестящих упаковок. Благодаря высокой степени защиты и устойчивости к перепадам температур может использоваться в пищевой промышленности, складской логистике и автоматизированных производственных линиях.
