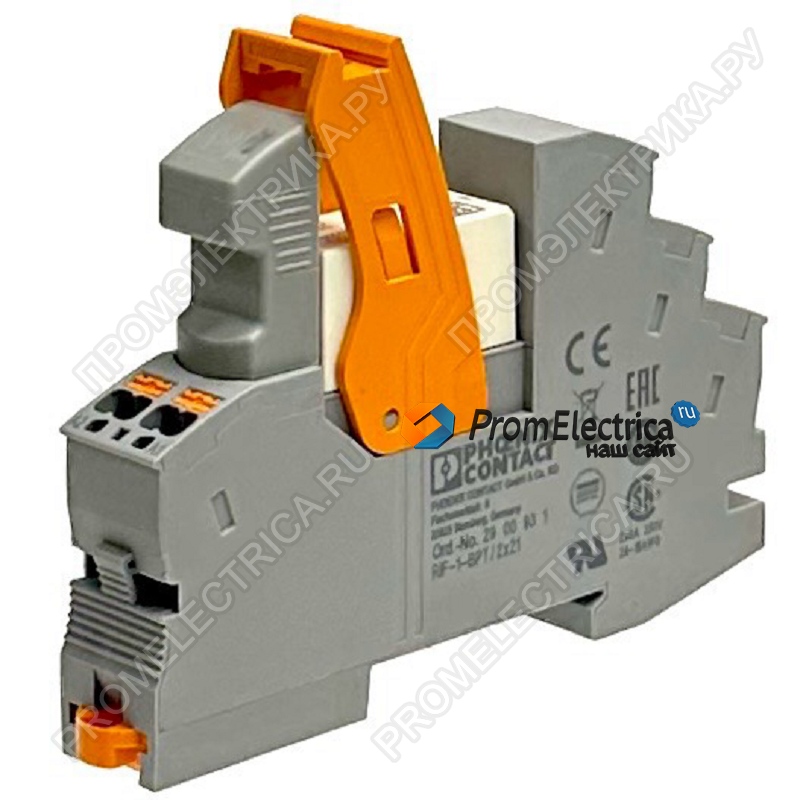

Описание, применение 2903334 RIF-1-RPT-LDP-24DC/2X21 Phoenix Contact
Общая информация Вставная перемычка FBS 2-6... для входной стороны (A2) и вставная перемычка FBS-2-8... для выходной стороны (11/ 21)
Тип изделия Релейный модуль
Серия изделий RIFLINE complete
Применение Универсальный
Режим работы 100 % ED
Долговечность механическая прибл. 3x 107 коммутационных циклов
Изоляционные характеристики
Изоляция Безопасная развязка между входом и выходом
Основная изоляция между переключающими контактами
Изоляционные характеристики
Изоляция Безопасная развязка между входом и выходом
Основная изоляция между переключающими контактами
Категория перенапряжения III
Степень загрязнения 2
Макс. мощность потерь при номинальных условиях 0,43 Вт
Испытательное напряжение (Обмотка/контакт) 4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение (Переключающий контакт/переключающий контакт) 2,5 кВeff (50 Гц, 1 мин., переключающий контакт/переключающий контакт)
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение 6 кВ (Вход/выход)
4 кВ (между переключающими контактами)
Активная часть
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений 19,2 В DC ... 33,6 В DC (20 °C)
Диапазон входных напряжений относительно UN см. диаграмму
Логика работы привода с одним устойчивым положением
Привод (полярность) поляризованный
Типовой входной ток при UN 18 мА
Время срабатывания, типовое 8 мс
Время возврата, типовое 10 мс
Напряжение на катушке 24 В DC
Защитная схема Безынерционный диод
Индикация рабочего напряжения LED желт.
Коммутация
Исполнение контакта 2 переключающих контакта
Тип коммутационного контакта Одинарный контакт
Материал контакта AgNi
Максимальное напряжение переключения 250 В AC/DC
Минимальное напряжение переключения 5 В (10 мА)
Макс. ток продолжительной нагрузки 8 A (см. диаграмму)
Максимальный пусковой ток 25 A (20 мс, замыкающий контакт)
Минимальный коммутационный ток 10 мА (5 B)
Мощность отключения (активная нагрузка), максимальная 192 Вт (при 24 В DC)
96 Вт (При 48 В DC)
60 Вт (При 60 В DC)
44 Вт (При 110 В DC)
57 Вт (При 220 В DC)
2000 ВА (При 250 В AC)
Категория использования CB Scheme (IEC 60947-5-1) AC15, 1,5 A/240 В (Замыкатель)
AC15, 2 A/250 В (Размыкатель)
DC13, 2 A/24 В (Размыкатель)
DC13, 0,2 A/250 В (Замыкатель)
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0,14 мм² ... 1,5 мм²
Сечение гибкого провода 0,14 мм² ... 1,5 мм²
0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме)
Сечение проводника AWG 26 ... 16 (жесткий)
26 ... 16 (гибкий)
Отверстие
Диаметр 3,2 мм
Ширина 16 мм
Высота 96 мм
Глубина 75 мм
Класс воспламеняемости согласно UL 94 V2 (Корпус)
Условия окружающей среды
Степень защиты (Установочный блок реле) IP20 (Установочный блок реле)
Степень защиты (Реле) RT III (Реле)
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Испытание вредными газами
Маркировка ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Стандарты / нормативные документы МЭК 60947-5-1
Тип монтажа Установка на монтажной рейке
Указания по монтажу устанавливаются в ряд без промежутков
Монтажное положение на выбор
Релейный модуль 2903334 RIF-1-RPT-LDP-24DC/2X21 от известного производителя Phoenix Contact предназначен для использования в различных промышленных и коммерческих приложениях. Этот модуль обеспечивает надежное и стабильное управление электрическими сигналами и является идеальным решением для автоматизации и контроля различных систем и процессов.
Он может работать в широком диапазоне температур от -40 °C до 70 °C, что делает его подходящим для использования даже в самых экстремальных условиях. Это позволяет вам устанавливать этот модуль в различных промышленных средах, включая места с высокими или низкими температурами.
Модуль работает с напряжением 24VDC, что делает его совместимым с большинством стандартных источников питания. Он обеспечивает надежную и стабильную передачу сигналов, что является критическим фактором для многих приложений, где точность и надежность являются ключевыми.
Модуль оснащен вставными клеммами, что упрощает его установку и подключение к другим устройствам или системам. Они обеспечивают надежное электрическое соединение и минимизируют возможность ошибок при монтаже.
Кроме того, модуль имеет LED индикаторы цвета желтого, которые обеспечивают визуальное отображение состояния работы модуля. Это позволяет оператору быстро и легко определить, работает ли модуль корректно или требует внимания.
В целом, релейный модуль 2903334 RIF-1-RPT-LDP-24DC/2X21 от Phoenix Contact является надежным и высококачественным решением для автоматизации и контроля систем и процессов. Его широкий диапазон температур, совместимость с 24VDC и вставные клеммы делают его удобным и простым в использовании. LED индикаторы обеспечивают визуальное отображение состояния работы, что делает его еще более удобным в эксплуатации.
