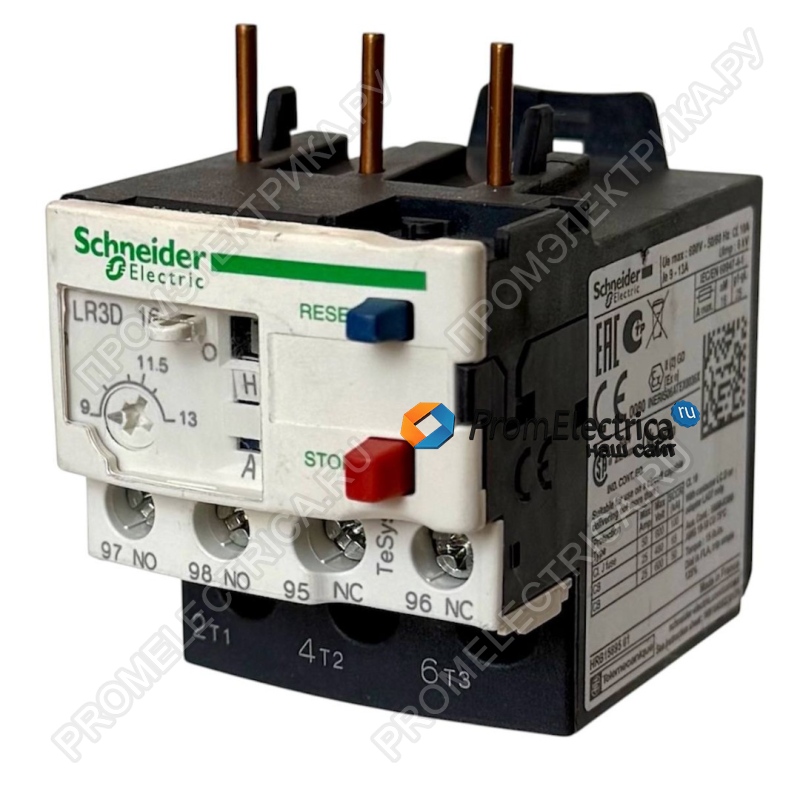

Описание, применение LR3D166 Schneider Electric
Основные характеристики
Серия
TeSys
TeSys Deca
Наименование продукта
TeSys LRD
TeSys Deca
Тип продукта
Недифференциальное реле тепловой защиты
Краткое название устройства
LR3D
Область применения
Защита двигателя
Совместимость продукта
LC1D12
LC1D32
LC1D38
LC1D18
LC1D25
Тип сети
Постоянный ток
Переменный ток
класс тепловой перегрузки
Класс 10A в соответствии с IEC 60947-4-1
Диапазон уставок тепловой защиты
9...13 A
[Ui] номинальное напряжение изоляции
Силовая цепь: 600 миля в соответствии с CSA
Силовая цепь: 600 миля в соответствии с UL
Силовая цепь: 690 миля в соответствии с IEC 60947-4-1
Дополнительные характеристики
Частота сети
0...400 Гц
Монтажная опора
Монтаж на панель, со специальными принадлежностями
Рейка, со специальными принадлежностями
Под контактором
уставка срабатывания
1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
Вспомогательные контакты
1 Н.О. + 1 Н.З.
[Ith] условный тепловой ток на открытом воздухе
5 A для цепь сигнализации
допустимый ток
3 A в 120 В AC-15 для цепь сигнализации
0,22 A в 125 В DC-13 для цепь сигнализации
[Ue] номинальное рабочее напряжение
690 В Переменный ток 0...400 Гц для Силовая цепь в соответствии с IEC 60947-4-1
Соответствующий номинал предохранителя
4 A gG для цепь сигнализации
4 A BS для цепь сигнализации
[Up] номинальное импульсное выдерживаемое на
6 кВ
Чувствительность к обрыву фазы
Ток отключения 130 % от Ir на две фазы, последняя на 0
тип управления
Красный кнопка: останов
Синий кнопка: сброс
Температурная компенсация
-20...60 °C
Шаг соединения
14,5 mm
соединения – клеммы
Цепь управления: винтовой зажим 2 кабель(и) 1...2,5 mm² гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель(и) 1...2,5 mm² гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель(и) 1...2,5 mm² жесткий кабель без наконечника
Силовая цепь: клеммы с кольцевыми наконечниками
Момент затяжки
Цепь управления: 1,7 Н·м - винтовой зажим
Силовая цепь: 2,3 Н·м - клеммы с кольцевыми наконечниками M4
Высота
66 mm
Ширина
45 mm
глубина
70 mm
Вес нетто
0,124 kg
Условия эксплуатации
условия эксплуатации
В соответствии с IACS E10
Степень защиты IP
IP20 в соответствии с IEC 60529
Температура окружающей среды
-20...60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
Температура окружающей среды при хранении
-60...70 °C
Огнестойкость
V1 в соответствии с UL 94
Механическая стойкость
Вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6
Удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7
электрическая прочность изоляции
1,89 кВ в 50 Гц в соответствии с IEC 60947-1
Стандарты
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495
Тепловое реле LR3D166 - это надежное и эффективное устройство, разработанное специально для защиты электрических систем от перегрузки и перегрева. С его помощью вы сможете обеспечить безопасную работу вашей электроустановки, предотвращая возможные повреждения и аварийные ситуации.
Основная функция теплового реле LR3D166 заключается в контроле температуры устройства, с которым оно соединено. При превышении предельно допустимого значения теплового реле автоматически отключает электропитание, защищая при этом ваше оборудование от повреждений и поломок.
Это устройство имеет широкий диапазон рабочих температур, что позволяет использовать его в различных условиях и с разными типами электрооборудования. Тепловое реле LR3D166 обладает высокой точностью измерения температуры и надежностью работы, что гарантирует его эффективность и долговечность.
Тепловое реле LR3D166 имеет компактные размеры и прост в установке, что делает его удобным в использовании даже для непрофессионалов. Оно оснащено удобным и понятным дисплеем, на котором отображается информация о текущей температуре и статусе работы устройства.
Кроме того, тепловое реле LR3D166 имеет защиту от короткого замыкания, что предотвращает возможные повреждения в случае аварийных ситуаций. Оно также обладает высокой степенью защиты от пыли и влаги, что позволяет использовать его даже в условиях с повышенной влажностью.
Тепловое реле LR3D166 - это надежный помощник для защиты вашей электрической системы от перегрузки и перегрева. Его простота в использовании, высокая точность измерений и надежность работы делают его незаменимым устройством для обеспечения безопасности вашего оборудования.
