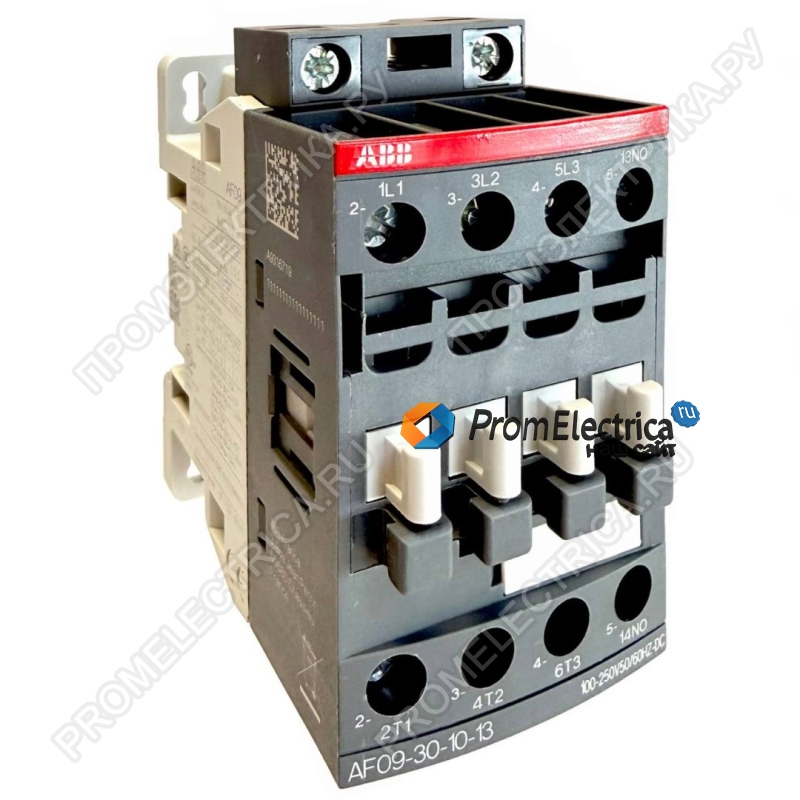

Описание, применение AF09-30-10-13 ABB
Контактор AF09-30-10-13 — это трёхполюсное устройство с напряжением до 690 В по IEC и 600 В по UL, предназначенное для управления асинхронными двигателями мощностью до 4 кВт (400 В) и коммутации силовых цепей до 25 А. Встроенный вспомогательный контакт и винтовые клеммы обеспечивают удобный монтаж и расширенную функциональность. Благодаря технологии AF устройство работает в широком диапазоне управляющего напряжения (100–250 В, 50/60 Гц и постоянный ток), что позволяет снизить энергопотребление панелей управления .
Технические характеристики:
- Номинальный ток (AC-3): 4 кВт при 400 В, 5,5 кВт при 500/690 В
- Номинальный ток (DC-13): от 6 А (24 В) до 0,1 А (600 В)
- Номинальное напряжение изоляции (Ui): 690 В (IEC), 600 В (UL/CSA)
- Импульсное напряжение (Uimp): 6 кВ
- Максимальная частота коммутации: до 3600 циклов/час (механическая)
- Подключение проводников:
– Главная цепь: 0,75–6 мм² (гибкие/жёсткие)
– Вспомогательная цепь: 0,75–2,5 мм²
– Цепь управления: 0,75–2,5 мм² - Степень защиты: IP20 (клеммы)
- Крутящий момент затяжки: 1,2 Н·м (вспомогательные цепи), 1,5 Н·м (главная цепь)
- Стойкость к ударам и вибрациям: до 30 g (удар), до 4 g (вибрация)
Ключевые преимущества:
- Широкий диапазон управляющего напряжения — работа от 100 до 250 В переменного и постоянного тока, устойчивость к колебаниям в сети.
- Компактная конструкция и модульность — возможность установки дополнительных блоков вспомогательных контактов и аксессуаров.
- Высокая коммутационная способность — управление двигателями до 5,5 кВт (690 В) и нагрузками до 25 А (AC-1).
- Встроенная защита от перенапряжений — повышает надёжность и долговечность системы.
- Универсальность монтажа — установка на DIN-рейку TH35-15 или TH35-7,5 (по IEC 60715) или с помощью винтов M4.
- Широкий температурный диапазон — эксплуатация от –40 °C до +70 °C (без теплового реле).
Применение:
Контактор AF09-30-10-13 используется в системах промышленной автоматизации, управления электродвигателями, HVAC, насосными станциями, компрессорами, освещением и другими силовыми нагрузками.
