Описание, применение 272346

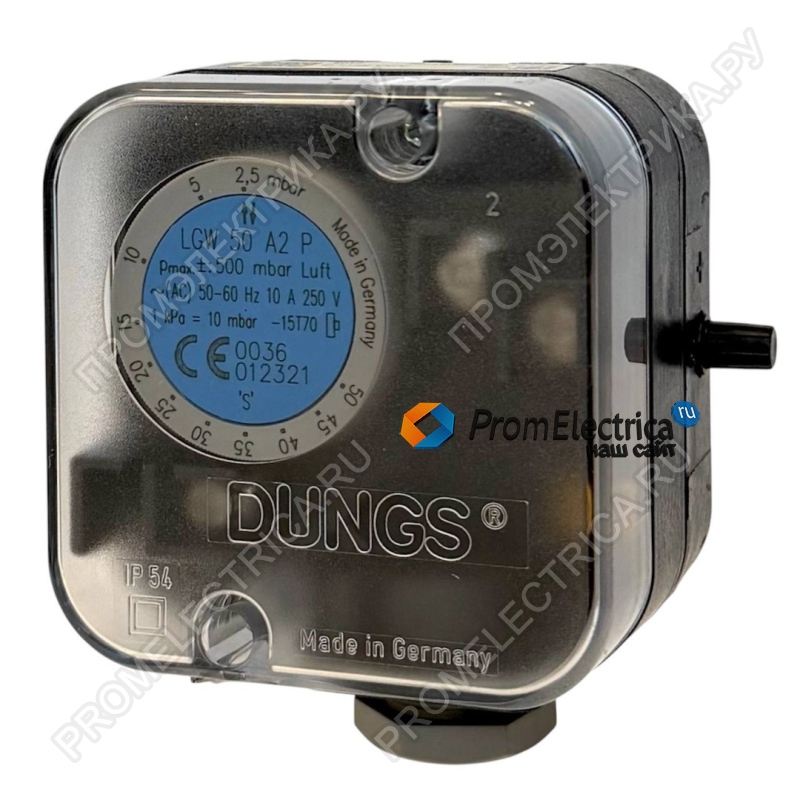

Реле контроля давления LGW 50 A2P для газовых горелок, отопительных агрегатов, вентиляции и кондиционирования. Работает с воздухом и неагрессивными газами. Контролирует избыточное давление, разрежение (вакуум) или перепад давления.
Ключевые особенности
- Регулируемое дифференциальное реле класса S по EN 1854
- Встроенная контрольная кнопка (A2P) — проверка функции безопасности без подключения измерительных приборов
- Работа без вспомогательной энергии — давление воздействует на мембрану и механически переключает микровыключатель
- Диапазон регулировки: 2,5–50 мбар
- Максимальное рабочее давление: 500 мбар (50 кПа)
- Корпус из поликарбоната, мембрана NBR
- Соединения для давления: G 1/4 (коническая внутр. резьба) + измерительный штуцер Ø 4,6 мм и G 1/8
- Степень защиты: IP 54 (опционально IP 65)
Технические характеристики
|
Параметр |
Значение |
|
Артикул |
272346 |
|
Тип |
LGW 50 A2P |
|
Диапазон измерений |
2,5 – 50 мбар |
|
Перепад давления срабатывания |
≤ 1 мбар |
|
Точность установки |
± 0,75 мбар ± 15 % |
|
Макс. рабочее давление |
500 мбар (50 кПа) |
|
Температура среды и окр. среды |
от -15 до +70 °C |
|
Температура хранения |
от -30 до +85 °C |
|
Материал корпуса |
поликарбонат |
|
Материал мембраны |
NBR |
|
Контакты |
Ag (серебро), опционально позолоченные Au |
|
Макс. напряжение переключения (AC) |
250 В |
|
Макс. ток (AC, cos φ=1) |
10 А |
|
Макс. ток (AC, cos φ=0,6) |
3 А |
|
Соединение для давления (+ / –) |
G 1/4 + штуцер Ø 4,6 мм / G 1/8 |
|
Ввод кабеля |
M20×1,5 |
|
Степень защиты |
IP 54 |
Преимущества
- Надёжный бренд Dungs — мировой стандарт для горелок
- Контрольная кнопка — быстрая диагностика за 1 секунду
- Работает при загрязнённом воздухе и дымовых газах
- Не требует внешнего питания
- Подходит для модернизации старых и новых систем
- Широкий диапазон — один прибор заменяет несколько
