Описание, применение PSM-GM2DPBR-E2

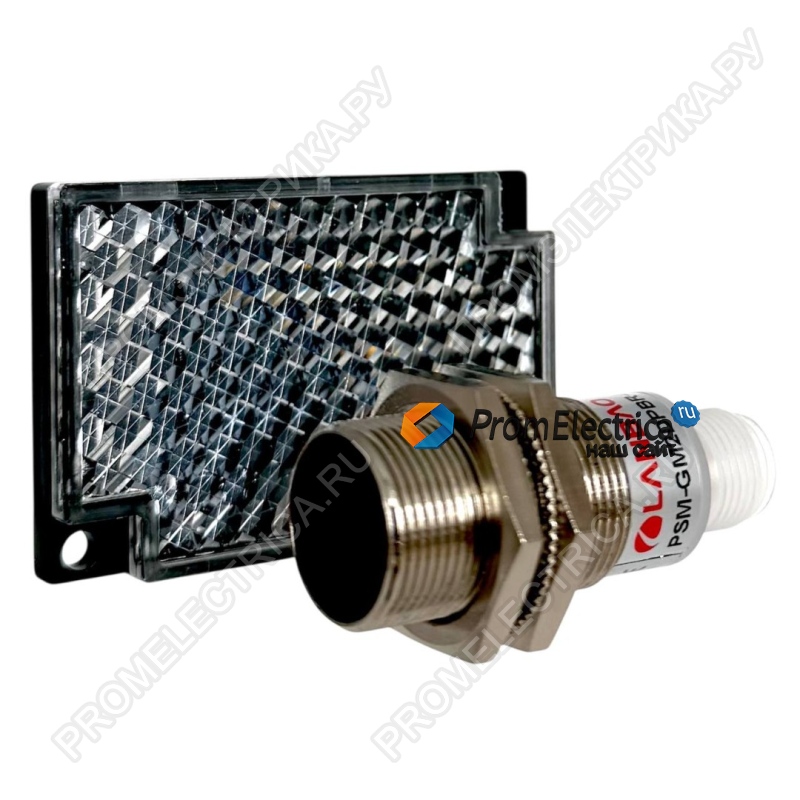

PSM-GM2DPBR-E2 – это миниатюрный фотоэлектрический датчик с резьбой M18 от Shanghai Lanbao Sensing Technology, специально разработанный для обнаружения прозрачных объектов (бутылок, плёнок). Датчик работает в поляризованном режиме с рефлектором и выдаёт PNP сигнал с возможностью переключения NO/NC.
Основные преимущества
Надёжное обнаружение прозрачных объектов – датчик оптимизирован для работы с гладкими прозрачными бутылками и плёнками.
Простая настройка – большой поворотный потенциометр (однооборотный) для регулировки дистанции.
Высокая защита IP67 – корпус из никель-медного сплава устойчив к пыли и влаге.
Яркая индикация 360° – светодиоды видны с любого направления.
Компактная длина – короткий корпус подходит для ограниченного монтажного пространства.
Защита от помех – антисолнечная (≤10 000 люкс) и антилампа накаливания (≤3 000 люкс).
Полная защита схемы – короткое замыкание, перегрузка, переполюсовка.
Дальность до 2 метров – с фирменным рефлектором TD-09.
Технические характеристики (из документа)
|
Параметр |
Значение |
|
Модель |
PSM-GM2DPBR-E2 |
|
Тип выхода |
PNP, NO/NC (переключаемый) |
|
Тип детекции |
Прозрачные объекты (поляризованный) |
|
Дальность обнаружения |
2 м (с рефлектором TD-09) |
|
Регулировка дистанции |
Однооборотный потенциометр |
|
Источник света |
Красный свет, 640 нм |
|
Размер пятна |
45×45 мм на дистанции 100 см |
|
Время отклика |
≤1 мс |
|
Напряжение питания |
10…30 В пост. тока |
|
Потребляемый ток |
≤20 мА |
|
Ток нагрузки |
≤200 мА |
|
Падение напряжения |
≤1 В |
|
Рабочая температура |
-25…+55 °C |
|
Температура хранения |
-35…+70 °C |
|
Степень защиты |
IP67 |
|
Сертификация |
CE |
|
Материал корпуса |
Никель-медный сплав |
|
Материал фильтра |
PMMA |
|
Подключение |
M12, 4-контактный разъём |
|
Защита цепи |
КЗ, перегрузка, защита от обратной полярности |
|
Индикация |
Зелёный (питание/стабильность), Жёлтый (выход, КЗ, перегрузка) |
|
Комплектация |
Гайки M18 (2 шт.), инструкция, рефлектор TD-09 |
Настройка режима NO/NC
- NO режим (нормально разомкнут): контакт 2 (Feet 2) подключён к плюсу питания или висит в воздухе.
- NC режим (нормально замкнут): контакт 2 подключён к минусу питания.
Области применения:
- Обнаружение прозрачных бутылок на конвейерах (стекло, PET, пластик)
- Контроль наличия прозрачной упаковочной плёнки
- Счёт прозрачных изделий в пищевой и фармацевтической промышленности
- Замена стандартных фотоэлектрических датчиков в сложных оптических условиях
