Описание, применение PN3560

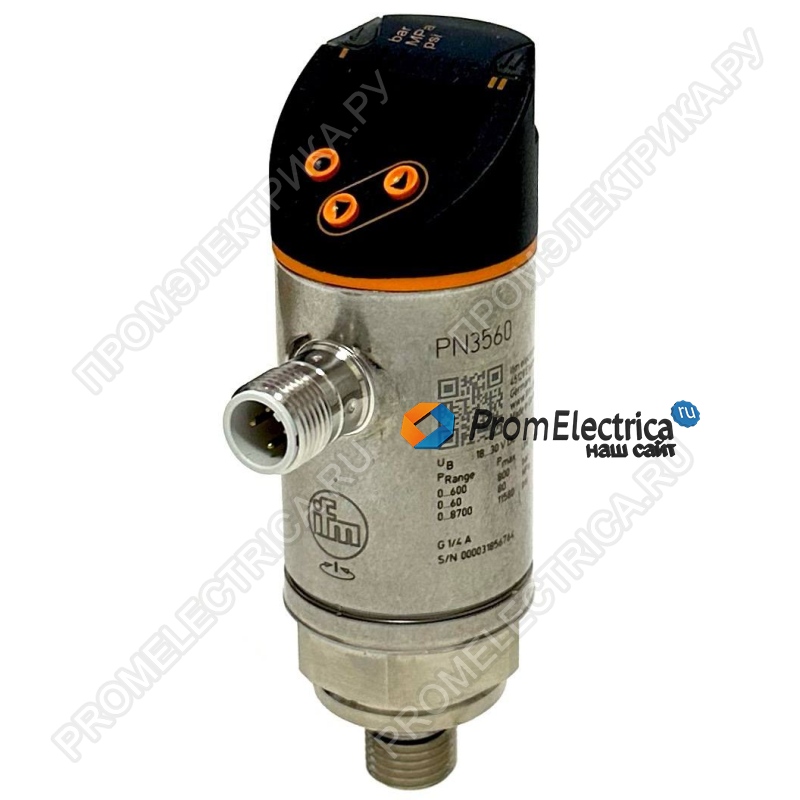

Датчик давления PN3560 от ifm electronic — это профессиональное решение для мониторинга экстремально высокого давления в промышленных системах. Устройство сочетает в себе расширенный диапазон измерений, многофункциональные аналоговые и цифровые выходы, а также удобный поворотный дисплей для работы в самых сложных промышленных условиях.
Технические характеристики:
|
Диапазон измерения |
0...600 бар (0...8700 psi, 0...60 МПа) |
|
Подключение к процессу |
G 1/4 внешняя резьба / M5 внутренняя резьба |
|
Рабочее напряжение |
18...30 В DC (SELV/PELV) |
|
Выходные сигналы |
1 цифровой PNP + аналоговый 4-20 мА/0-10 В + IO-Link |
|
Ток нагрузки |
до 250 мА (при температуре до 40°C) |
|
Точность |
< ±0,5% от диапазона |
|
Время отклика |
< 3 мс |
|
Дисплей |
4-значный, красно-зеленый, 3 светодиода |
|
Рабочая температура |
-25...+80°C |
|
Степень защиты |
IP65/67 |
|
Подключение |
Разъем M12 |
Функциональные возможности:
• Настройка точек срабатывания (4...600 бар) и сброса (2...598 бар)
• Программируемая задержка включения/выключения (0...50 с)
• Демпфирование аналогового и коммутационного выходов (0...4 с)
• Выбор режима работы: нормально открытый/нормально закрытый
• Масштабирование аналогового выхода
Особенности конструкции:
• Прочный корпус из нержавеющей стали 1.4542 (17-4 PH/630) и 1.4404 (316L)
• Позолоченные контакты для надежного соединения
• Металлический тонкопленочный измерительный элемент
• Рекомендуемый момент затяжки 30-50 Н·м
• Уплотнение FKM по DIN EN ISO 1179-2
• Поворотный дисплей на 345° для удобного считывания показаний
Коммуникационные возможности:
• Интерфейс IO-Link версии 1.1 (COM2, 38,4 кБод)
• Поддержка профилей Smart Sensor
• Разрешение давления через IO-Link: 1 бар (CMPT=2) или 0,2 бар (CMPT=3)
• Минимальное время рабочего цикла 2,3 мс
Сертификация и надежность:
• Ударопрочность 50 gn (11 мс)
• Вибропрочность 20 gn (10-2000 Гц)
Ключевые преимущества:
• Экстремальный диапазон измерений: Диапазон давления 0...600 бар (8700 psi) с возможностью измерения в вакууме до -1000 мбар
• Универсальные выходы: Комбинированные выходные сигналы — 1 цифровой PNP + аналоговый 4-20 мА/0-10 В + IO-Link для максимальной гибкости подключения
• Высокая перегрузочная способность: Предел прочности по давлению 800 бар, минимальное разрывное давление 2500 бар
• Металлический тонкопленочный сенсор: Обеспечивает исключительную стабильность и долговечность в условиях высоких давлений
• Стандартизированное подключение: Резьба G1/4 внешняя по DIN EN ISO 1179-2 и M5 внутренняя для различных применений
• Промышленная надежность: Степень защиты IP65/67 и устойчивость к вибрациям и ударам
Области применения:
• Гидравлические системы сверхвысокого давления
• Прессовое и штамповочное оборудование
• Системы инжекционного формования
• Тестовые стенды и испытательное оборудование
• Компрессорные станции высокого давления
• Энергетическое и тяжелое оборудование
• Нефтегазовая промышленность
