Описание, применение PN7594

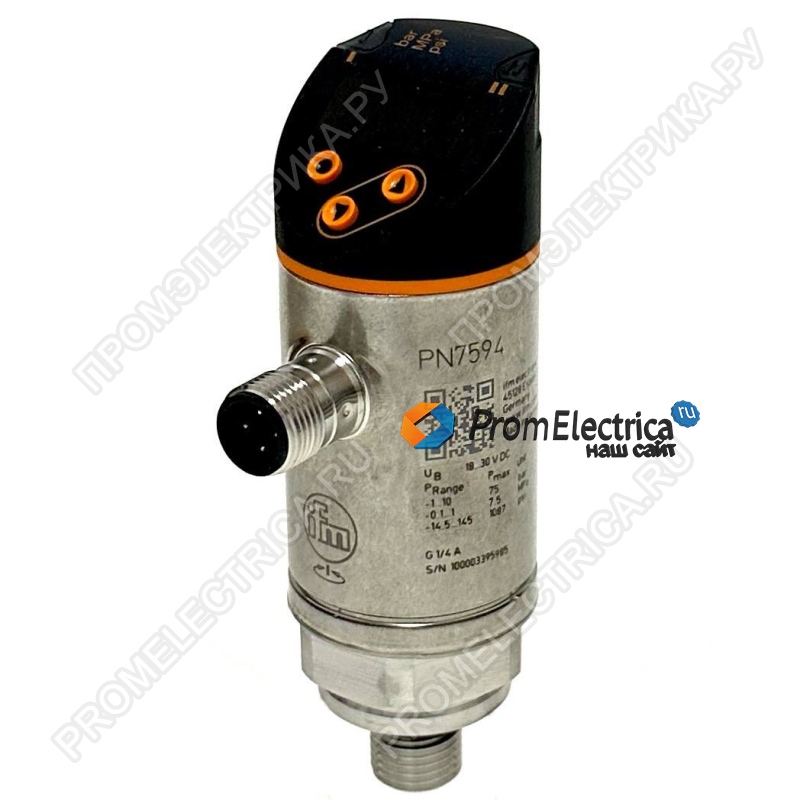

Датчик давления PN7594 от ifm electronic — это высокоточное решение для контроля низкого давления и вакуума в промышленных системах. Устройство сочетает в себе уникальную возможность измерения отрицательного давления, многофункциональные выходы и удобный поворотный дисплей для работы в различных условиях эксплуатации.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон измерения |
-1...+10 бар (-14,5...+145 psi, -0,1...+1 МПа) |
|
Подключение к процессу |
G 1/4 внешняя резьба / M5 внутренняя резьба |
|
Рабочее напряжение |
18...30 В DC (SELV/PELV) |
|
Выходные сигналы |
2 цифровых PNP/NPN + IO-Link |
|
Ток нагрузки |
до 250 мА (при температуре до 40°C) |
|
Точность |
< ±0,5% от диапазона |
|
Время отклика |
< 3 мс |
|
Дисплей |
4-значный, красно-зеленый, 3 светодиода |
|
Рабочая температура |
-25...+80°C |
|
Степень защиты |
IP65/67 |
|
Подключение |
Разъем M12 |
Функциональные возможности:
• Настройка точек срабатывания (-0,9...+10 бар) и сброса (-0,95...+9,95 бар)
• Программируемая задержка включения/выключения (0...50 с)
• Выбор режима работы: нормально открытый/нормально закрытый
• Настройка гистерезиса и демпфирования сигнала
• Высокая повторяемость < ±0,1% при изменениях температуры < 10K
Особенности конструкции:
• Прочный корпус из нержавеющей стали 1.4404 (316L)
• Позолоченные контакты для надежного соединения
• Керамическая емкостная измерительная ячейка
• Рекомендуемый момент затяжки 25-35 Н·м
• Поворотный дисплей на 345° для удобного считывания показаний
Коммуникационные возможности:
• Интерфейс IO-Link версии 1.1 (COM2, 38,4 кБод)
• Поддержка профилей Smart Sensor
• Высокое разрешение измерения: 0,01 бар (CMPT=2) или 0,005 бар (CMPT=3)
• Минимальное время рабочего цикла 2,3 мс
Ключевые преимущества:
• Измерение вакуума: Уникальный диапазон измерений от -1 до +10 бар с возможностью контроля вакуума до -1000 мбар
• Универсальные выходы: Комбинированные выходные сигналы — 2 цифровых PNP/NPN + IO-Link для максимальной гибкости подключения
• Высокая точность: Погрешность точки переключения менее ±0,5% от диапазона измерения
• Керамический сенсор: Керамическая емкостная измерительная ячейка обеспечивает исключительную стабильность и долговечность
• Универсальное подключение: Двойная резьба — G1/4 внешняя и M5 внутренняя для различных применений
• Долговечность: Керамический измерительный элемент обеспечивает 100 миллионов циклов измерения
Области применения:
• Вакуумные системы и оборудование
• Системы кондиционирования и вентиляции
• Медицинское оборудование
• Пневматические системы низкого давления
• Системы фильтрации и контроля загрязнения
• Насосные станции и системы водоподготовки
• Лабораторное и исследовательское оборудование
