Описание, применение M23-923-6D

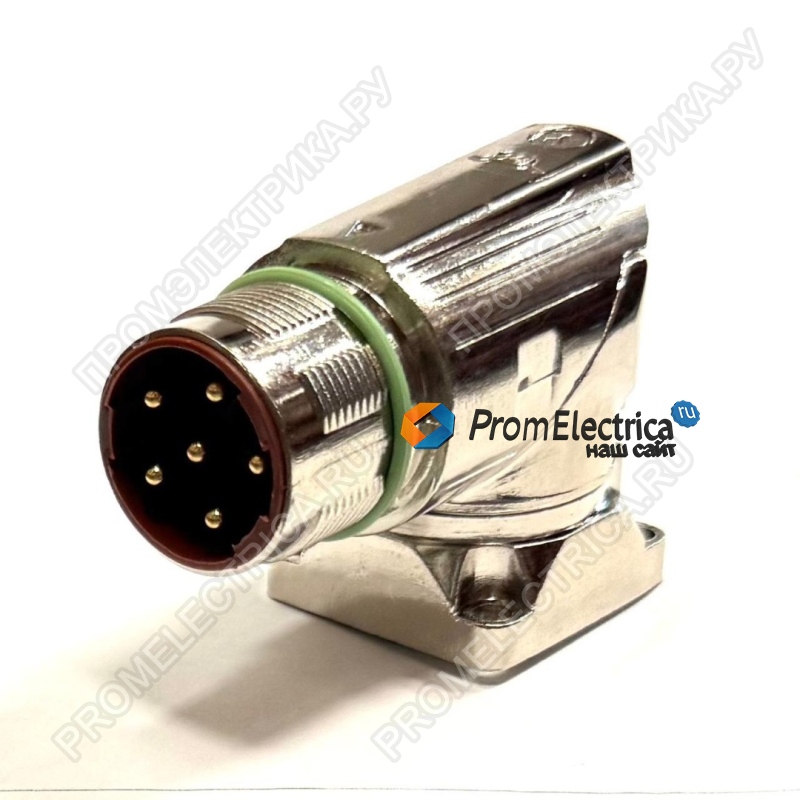

M23-923-6D1 — это высококачественный угловой штекер (вилка) серии M23, предназначенный для создания надежных разъемных соединений в промышленных системах автоматизации, станкостроении и приводной технике. Модель обеспечивает стабильную передачу сигналов и электропитания в условиях повышенных требований к защите от внешних воздействий.
Основные характеристики и назначение
Изделие представляет собой угловой штекер с резьбовым соединением, предназначенный для монтажа на кабель. Основные параметры:
- Тип разъема: Угловой штекер (вилка) 90°
- Количество контактов: 6
- Тип соединения: Пайка (Solder)
- Способ фиксации: Резьбовое соединение (Threaded coupling)
Технические характеристики
Материалы и конструкция
- Материал корпуса: Цинковый сплав с покрытием никелем (Zinc alloys with nickel plate)
- Материал изолятора: Усиленный нейлон (PA66+GF30%) — обеспечивает высокую механическую прочность и диэлектрические свойства.
- Материал контактов: Медь с покрытием серебром или золотом (copper silver/gold plated) — гарантирует низкое переходное сопротивление и устойчивость к коррозии.
- Количество циклов сочленения: Не менее 500 (Mating cycle) — рассчитан на многократное использование.
Электрические параметры (для 6-контактного исполнения)
- Номинальный ток / напряжение: 28A / 600В (Rated current/voltage) — позволяет использовать разъем для питания исполнительных механизмов.
- Испытательное напряжение: 4000 В AC (мин.) (Withstanding voltage) — подтверждает высокую электрическую прочность изоляции.
Сопротивление изоляции (Insulation resistance): 3000 МОм минимум при 500V DC. Исключает паразитные утечки тока.
Сопротивление контакта (Contact resistance): ≤ 3 мОм при 1A DC. Обеспечивает надежную передачу сигналов и питание без потерь и нагрева в месте соединения
Условия эксплуатации и монтаж
- Температурный диапазон: от -20°C до +85°C (Temperature range) — подходит для эксплуатации в неотапливаемых помещениях и на улице.
- Монтажное отверстие (mount hole): 22.6 x 22.6 мм (квадратное), что позволяет использовать разъем в стандартных монтажных коробках и панелях.
- Диаметр кабеля (Cable diameter): ≤φ8.0мм ~ ≤φ14мм. Подходит для большинства стандартных промышленных кабелей.
Ключевые преимущества
- Угловая конструкция (90°) — позволяет подключать кабель в ограниченном пространстве, снижая нагрузку на соединение и радиус изгиба кабеля.
- Прочный металлический корпус — устойчив к вибрациям, ударам и электромагнитным помехам (обеспечивает экранирование).
- Надежное резьбовое соединение — исключает самопроизвольное рассоединение под воздействием вибрации.
- Простота монтажа — контакты рассчитаны под пайку, что позволяет быстро и качественно подготовить кабель к работе.
Область применения
Благодаря своим характеристикам, разъем M23-923-6D1 широко используется:
- В сервоприводах и частотных преобразователях.
- В датчиках и исполнительных механизмах.
- В промышленной робототехнике.
- В системах управления конвейерами и упаковочным оборудованием.
- В наружных установках и системах, подверженных воздействию влаги и пыли.
