Описание, применение US-400S

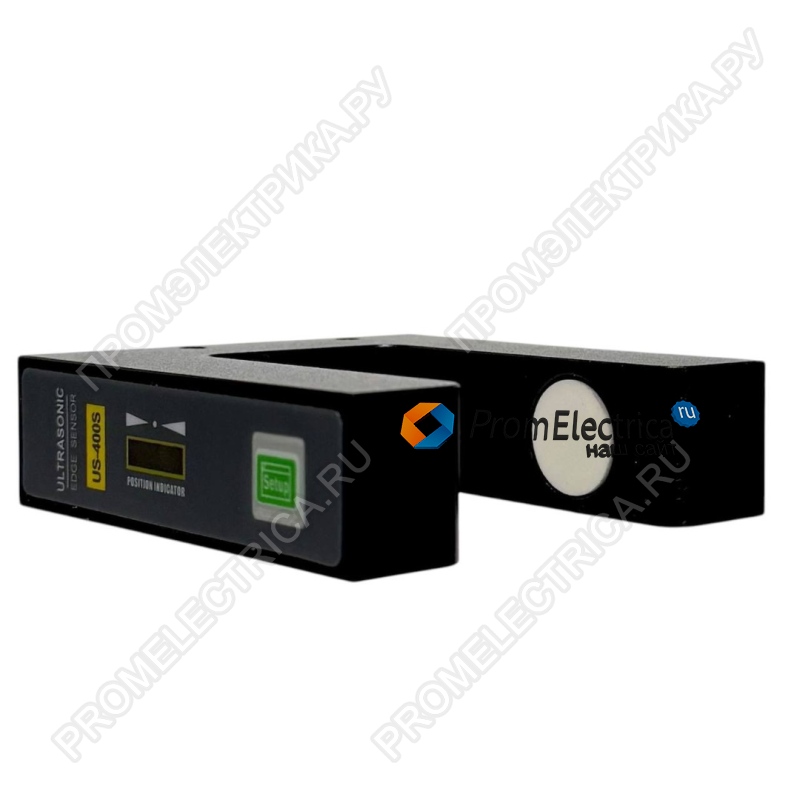

Датчик US-400S — это ультразвуковой щелевой датчик, предназначенный для бесконтактного контроля положения края движущегося полотна (ленты) в системах автоматической коррекции. Принцип работы основан на высокочастотной ультразвуковой линии — излучатель и приёмник расположены с противоположных сторон щели.
Ключевые преимущества
- Не зависит от прозрачности материала — в отличие от фотоэлектрических датчиков, работает с прозрачными, полупрозрачными и непрозрачными материалами (плёнка, бумага, фольга).
- Три настраиваемых уровня точности — выбор чувствительности 0,5 мм, 1 мм или 2 мм в зависимости от требований процесса.
- Два дискретных выхода NPN + аналоговый выход 0–5 В — гибкость подключения к различным контроллерам коррекции.
- Простая настройка одной кнопкой — не требуется ручная калибровка и сложное программирование.
- Светодиодная индикация — наглядное отображение текущего режима и положения полотна.
- Корпус из алюминиевого сплава — высокая механическая прочность при малом весе (всего 250 г).
- Высокочастотный ультразвук 200 кГц — стабильная работа даже в запылённых средах.
Области применения:
- Упаковочное и конверто-нарезное оборудование
- Печатные машины и ламинаторы
- Производство плёнки, бумаги, фольги
- Линии перемотки и резки рулонных материалов
- Производство прозрачной упаковки
Подходящие материалы: пластиковая плёнка (в том числе прозрачная), бумага, металлизированная плёнка, фольга.
Не подходит для: материалов, пропускающих воздух (ткань, нетканые материалы, сетка).
Технические характеристики
|
Параметр |
Значение |
|
Модель |
US-400S |
|
Производитель |
Julong (Zhejiang, Китай) |
|
Тип |
Ультразвуковой корректирующий датчик (Edge Tracking Sensor) |
|
Метод обнаружения |
Отслеживание края (Edge tracking) |
|
Принцип действия |
Ультразвуковой барьер (щелевой), 200 кГц |
|
Диапазон обнаружения |
6 мм (±3 мм от центра) |
Точность обнаружения | ±0,05 мм (аналоговый выход) |
Настраиваемая точность (дискр. выход) | 0,5 мм / 1 мм / 2 мм (настройка кнопкой) |
Аналоговый выход | 0–5 В (линейное изменение напряжения в зависимости от положения края) |
Дискретные выходы | 2 × NPN (открытый коллектор, чёрный и серый провода) |
Напряжение питания | DC 10–30 В (номинальное 12 В / 70 мА) |
Время отклика (измерения) | 1 мс |
Скорость реакции | 0,05 м/с |
Класс защиты (IP) | IP54 |
Материал корпуса | Алюминиевый сплав (или литой цинк, в зависимости от версии) |
Настройка и конфигурация
Процесс настройки датчика интуитивно понятен и выполняется одной кнопкой SETUP:
- Удерживайте кнопку более 7 секунд — синий светодиод начнёт мигать (режим выбора чувствительности).
- Кратко нажимайте кнопку для переключения доступных уровней точности для дискретного выхода:
- Синий светодиод → точность 0,5 мм
- Синий + Жёлтый светодиоды → точность 1 мм
- Синий + Жёлтый + Красный светодиоды → точность 2 мм
- Удерживайте кнопку более 6 секунд для сохранения настроек и выхода в рабочий режим.
