Описание, применение 8.5800.2145.1024

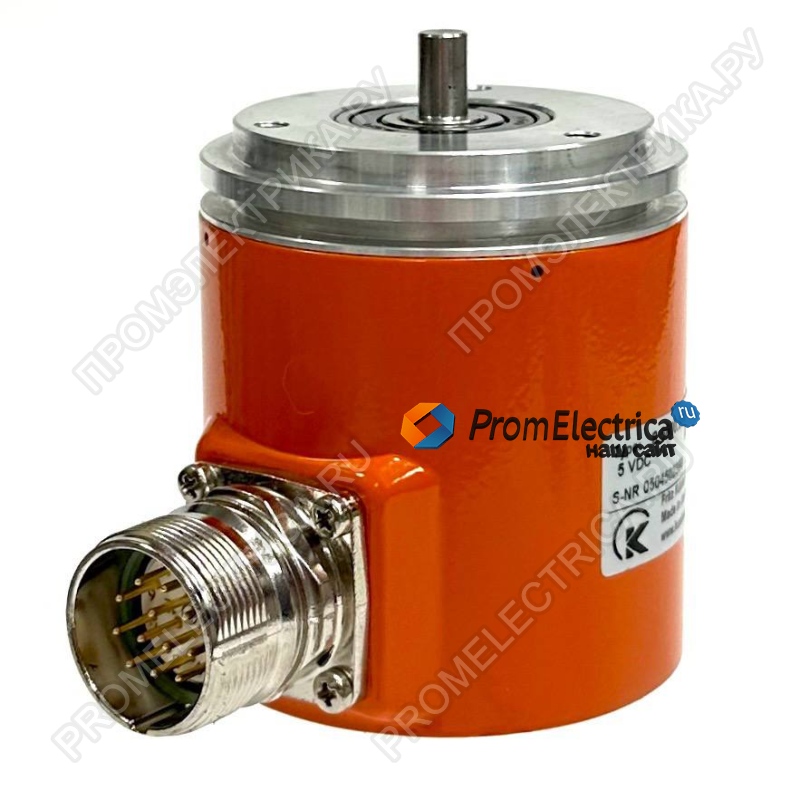

Инкрементальный энкодер 8.5800.2145.1024 — это универсальный инкрементальный энкодер с сплошным валом, разработанный для точного измерения угла поворота, скорости и положения в промышленных условиях.
Ключевые характеристики:
- Тип энкодера: Инкрементальный, со сплошным валом .
- Количество импульсов на оборот: 1024 импульса .
- Выходной каскад: RS422 с инверсными сигналами (TTL-совместимый).
- Напряжение питания: 5 В DC (±5%).
- Потребляемый ток:
- Типовой: 40 мА (с инверсными сигналами).
- Максимальный: 90 мА.
- Максимальная частота выходного сигнала: 300 кГц.
- Широкий температурный диапазон: : -20…+85 °C.
Преимущества и особенности:
- Прочная конструкция:
- Корпус диаметром 58 мм из алюминия, защита IP65.
- Устойчивость к вибрациям (100 м/с², 10–2000 Гц) и ударам (1000 м/с², 6 мс).
- Гибкость подключения:
- радиальный 12-контактный разъем без сопрягающего соединителя.
Применение:
Энкодер 8.5800.2145.1024 подходит для:
- Станков с ЧПУ и промышленных роботов.
- Конвейерных систем и упаковочного оборудования.
- Измерительных систем и устройств позиционирования.
