Описание, применение BHF 16.24K20-12-A

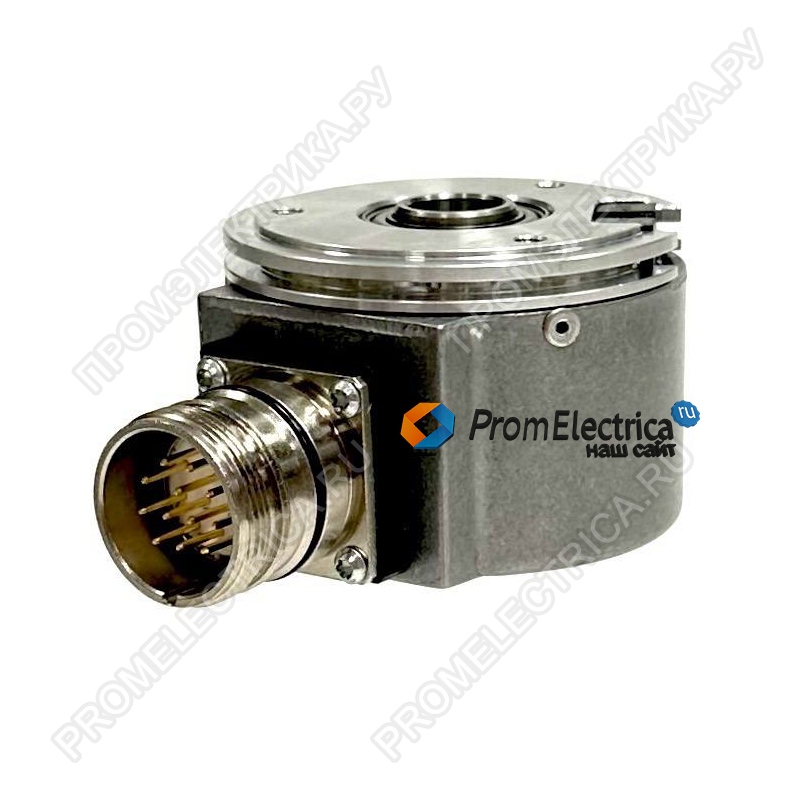

Инкрементальный энкодер BHF 16.24K20-12-A
BHF 16.24K20-12-A — это высокоточный инкрементальный энкодер с полым валом диаметром 12 мм, предназначенный для промышленных применений, где требуется измерение угла поворота, скорости и положения вала.
Ключевые характеристики:
- Тип энкодера: Инкрементальный, с полым валом ø12 мм.
- Выходные сигналы:
- A, B, N (инкрементальные каналы с фазовым сдвигом 90°).
- Нулевой импульс шириной 90° для точного определения начального положения.
- Выходной каскад: Push-pull, с защитой от короткого замыкания .
- Напряжение питания: 10–30 В DC.
- Потребляемый ток: 60 мА (при 24 В).
- Максимальная частота выходного сигнала: ≤750 кГц.
- Тип кабеля: 2 м радиальный.
Преимущества и особенности:
- Прочная конструкция:
- Корпус из алюминия, защита IP42 .
- Устойчивость к вибрациям (10 g, 10–200 Гц) и ударам (50 g, 11 мс).
- Широкий диапазон рабочих условий:
- Температура эксплуатации: -20…+85 °C.
- Относительная влажность: до 95% без конденсата.
- Максимальная скорость вращения: 12 000 об/мин .
Применение:
Энкодер BHF 16.24K20-12-A подходит для:
- Станков с ЧПУ и промышленных роботов.
- Конвейерных систем и упаковочного оборудования.
- Измерительных систем и устройств позиционирования.
