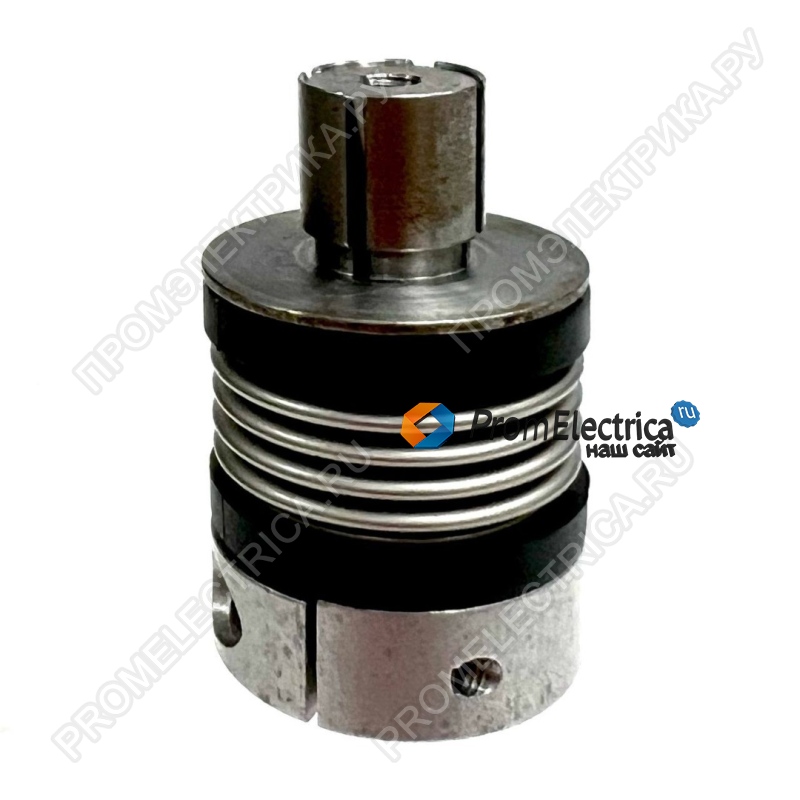

MK3/20/27/6/12 Муфта сильфонная, D=24 мм, с конической разжимной оправой D=12 мм, диаметр вала 6 мм, максимальный момент 2 Nm R+W

Металлическая сильфонная минимуфта MK3/20/27/6/12 — это высокоточное соединительное устройство, предназначенное для передачи крутящего момента без зазора и компенсации несоосности валов. Модель идеально подходит для динамичных систем, где требуется надежность, долговечность и простота монтажа.

 Ключевые характеристики:

• Номинальный крутящий момент: 2 Нм (серия 20).
• Общая длина без цапфы: 27 мм.
• Наружный диаметр: 25 мм.
• Диаметр отверстия (D1 H7): 6 мм (стандартное)
• Диаметр цапфы (D2 f7): 12 мм.
• Материалы:
• Сильфон из высокоупругой нержавеющей стали.
• Зажимная втулка — алюминий, разжимная оправка — сталь.
• Температурный диапазон: от -30°C до +120°C.
• Максимальные обороты: до 10 000 об/мин (с балансировкой — выше).
• Компенсация смещений:
• Осевое: 0,5 мм.
• Боковое: 0,15 мм.
• Угловое: 1,5°.
• Жесткость на кручение: 1200 Нм/рад.
• Момент инерции: 25 г·см².

 Преимущества:

1. Беззазорное соединение — обеспечивает точную передачу углового положения и момента без люфтов.
2. Компактность и экономия пространства — укороченная конструкция оптимальна для ограниченных монтажных зон.
3. Простота монтажа/демонтажа — разжимная оправка с коническим зажимным элементом упрощает установку.
4. Универсальность — подходит для полых валов и динамичных применений (например, сервоприводы, датчики угла поворота).
5. Долговечность — отсутствие изнашивающихся компонентов и отсутствие необходимости обслуживания.
6. Гибкость заказа — доступны специальные исполнения (другие посадки, материалы, пазы для шпонок).

Области применения:

• Измерительные и регулирующие системы.
• Малые сервоприводы и шаговые двигатели.
• Датчики (тахометры, потенциометры).
• Прецизионные механизмы с требованиями к балансировке.
