Описание, применение MK1/15/29/10/10

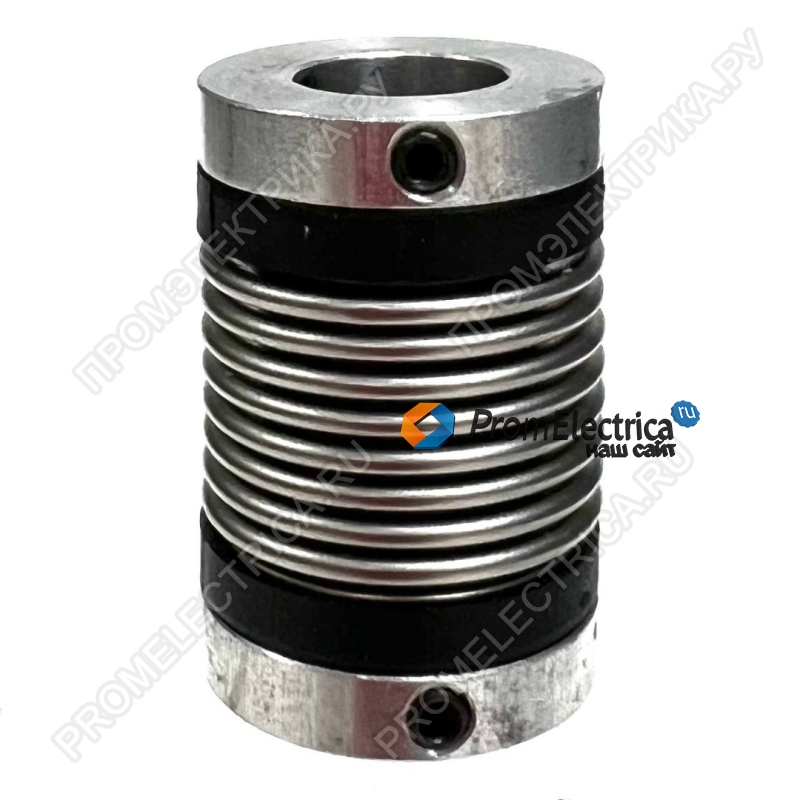

MK1/15/29/10/10 — это высокоточная металлическая сильфонная муфта серии MK1 от R+W, предназначенная для передачи крутящего момента до 1,5 Нм с полным отсутствием зазора. Идеально подходит для точных приводных систем, требующих компенсации несоосности валов и плавной передачи момента.
Ключевые преимущества:
Беззазорное соединение — точная передача крутящего момента без люфтов
Компенсация несоосности — осевое (±0,7 мм), боковое (±0,2 мм) и угловое (±1,5°) смещение
Долговечность — сильфон из нержавеющей стали, не требует обслуживания
Легкий монтаж — интегрированный паз для демонтажа без необходимости уплощения вала
Высокая скорость вращения — до 20 000 об/мин (с балансировкой)
Технические характеристики:
|
Параметр |
Значение |
|
Номинальный момент |
1,5 Нм |
|
Диапазон отверстий |
3–12 мм (H7) |
|
Общая длина (A) |
29 мм |
|
Наружный диаметр (B) |
19 мм |
|
Длина посадки (C) |
7,5 мм |
|
Зажимные болты |
2×M3 |
|
Момент затяжки |
1,3 Нм |
|
Жесткость на кручение |
700 Нм/рад |
|
Диапазон температур |
-30°C до +120°C |
|
Вес |
~26 г |
Применение:
Прецизионные приводы — сервоприводы, шаговые двигатели
Измерительные системы — датчики угла поворота, энкодеры
Медицинское оборудование — требующее бесшумной и точной работы
Робототехника — соединения в подвижных узлах
