Описание, применение BIM-PST-AP6X-V1131

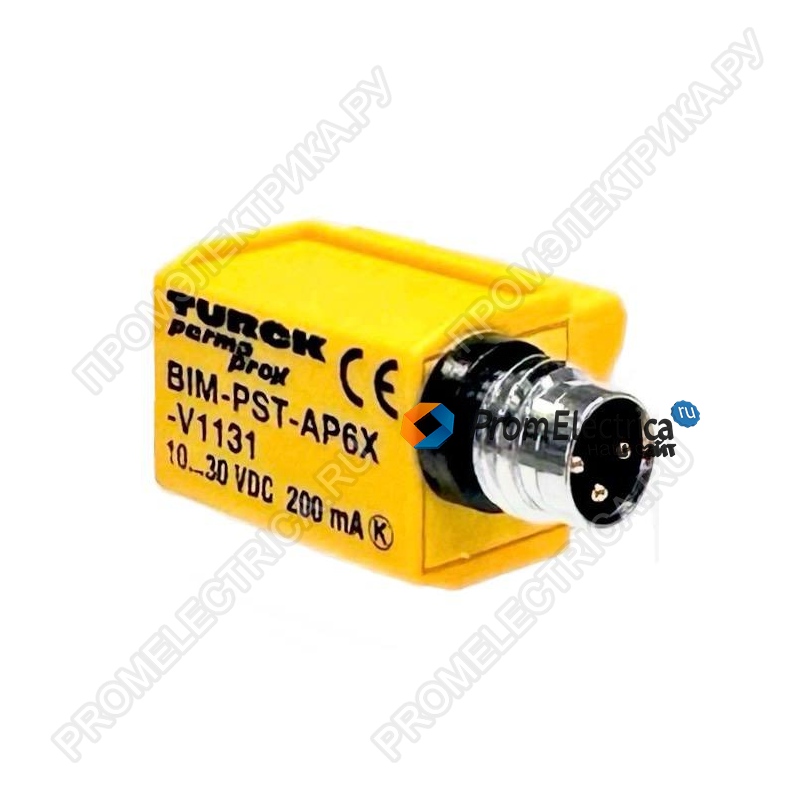

Датчик магнитного поля BIM-PST-AP6X-V1131 от компании Turck предназначен для точного определения положения поршня в пневмоцилиндрах. Благодаря магнито-индуктивной технологии, датчик обеспечивает надежную работу даже через немагнитные металлы.
Ключевые характеристики:
- Тип датчика: магнито-индуктивный, 3-проводной, PNP, НО (нормально открытый) контакт.
- Рабочее напряжение: 10–30 В постоянного тока.
- Ток потребления: ≤ 200 мА (номинальный), ток холостого хода – 15 мА.
- Частота переключения: до 1 кГц.
- Точность:
- Повторяемость: ≤ ±0,1 мм.
- Гистерезис: ≤ 1 мм.
- Температурный дрейф: ≤ 0,1 мм.
- Скорость срабатывания: до 10 м/с.
- Защита: от короткого замыкания, обрыва цепи и обратной полярности.
- Подключение: разъем M8 × 1.
- Индикация состояния: встроенный желтый светодиод для визуального контроля работы.
Механические параметры:
- Корпус: прямоугольный, материал – PA12-GF30 .
- Размеры: 23 × 14 × 16 мм.
- Активная поверхность: фронтальная.
- Условия эксплуатации:
- Температура: от –25 °C до +70 °C.
- Вибростойкость: 55 Гц (1 мм).
- Ударопрочность: 30 g (11 мс).
- Степень защиты: IP67.
Применение:
- Пневматические системы автоматизации.
- Промышленные линии и конвейеры.
- Оборудование для упаковки, обработки материалов и машиностроения.
