Описание, применение 6SL3055-0AA00-5KA3

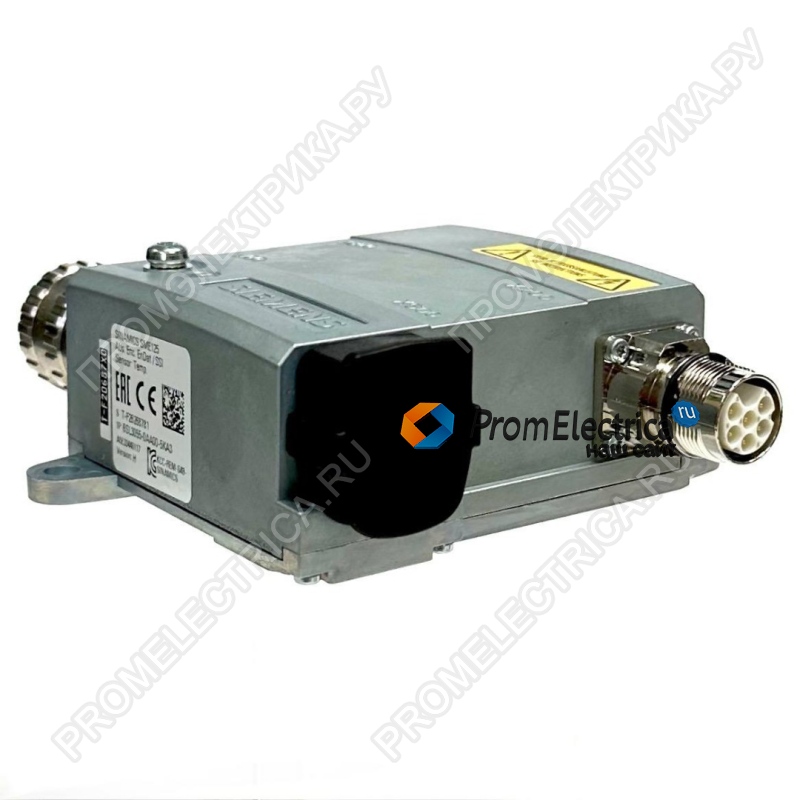

Модуль интерфейса датчиков SIEMENS 6SL3055-0AA00-5KA3 — это высокотехнологичное решение для интеграции абсолютных энкодеров и датчиков положения в системы управления приводами.
Ключевые преимущества:
- Поддержка современных энкодеров:
- Интерфейсы EnDat 2.1 и SSI для абсолютных энкодеров с сигналами sin/cos 1 Vpp.
- Максимальная частота энкодера: 500 кГц, интерполяция до 16 384×14 бит для сверхточного позиционирования.
- Надежность в harsh-средах:
- Степень защиты IP67.
- Ударопрочный 17-контактный разъем M23 для датчиков и 6-контактный M17 для термодатчиков.
- Простота интеграции:
- Выход DRIVE-CLIQ для подключения к системам управления SIEMENS.
- Максимальная длина кабеля: 3 м (датчик) / 100 м (управление).
- Энергоэффективность:
- Потребляемая мощность: 4.5 Вт (макс.), питание датчиков 5 В DC (до 0.35 А).
Технические характеристики:
|
Артикул |
6SL3055-0AA00-5KA3 |
|
Интерфейсы |
EnDat 2.1, SSI, sin/cos 1 Vpp |
|
Макс. частота энкодера |
500 кГц |
|
Защита |
IP67 |
|
Разъемы |
M23 (17-pin), M17 (6-pin) |
|
Питание датчиков |
5 В DC, 0.35 А |
|
Габариты (Ш×В×Г) |
117.6×43.1×127.0 мм |
|
Вес |
0.70 кг |
Применение:
- Промышленные роботы и CNC-станки.
- Прецизионные системы позиционирования.
- Автоматизированные конвейеры и подъемные механизмы.
Примечания:
- Максимальная длина кабеля зависит от потребления датчика (до 30 м при соблюдении сечения проводов).
