Описание, применение 164854 USA / EUROPE

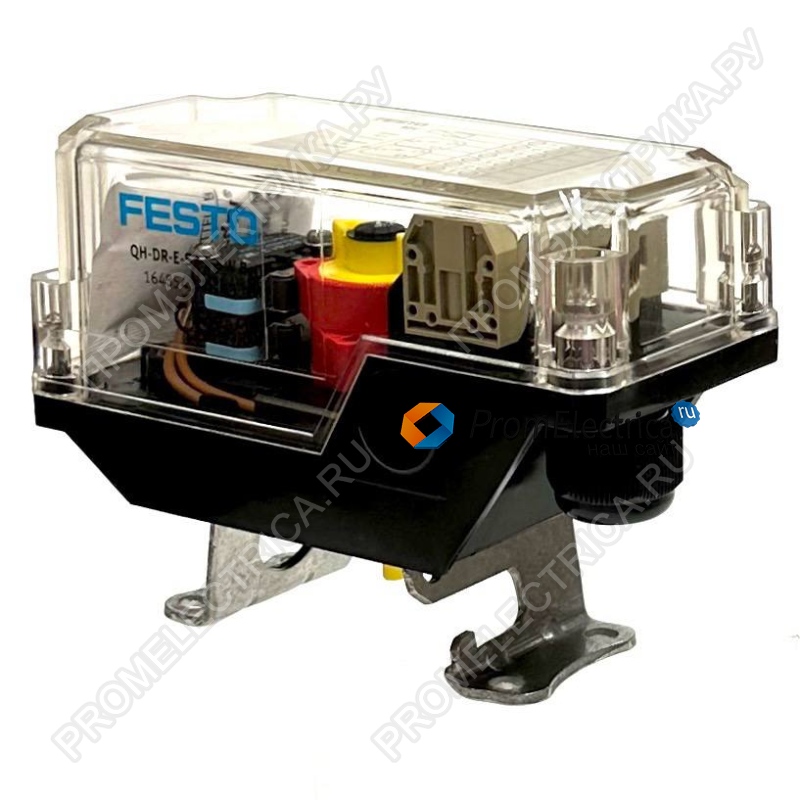

Блок QH-DR-E-S3-E-SW-B (артикул 164854) от компании Festo — это компактное устройство, предназначенное для электрической обратной связи и контроля положения пневматических неполноповоротных приводов (поворотных приводов), работающих с процессными клапанами . Блок оснащен микропереключателем с роликовым рычагом и обеспечивает надежное срабатывание при достижении приводом крайних положений .
Модель выполнена в соответствии со стандартами EN 60947-5-1 и VDI/VDE 3845 (NAMUR), что гарантирует совместимость с широким спектром промышленных приводов и клапанов . Устройство имеет степень защиты IP65, что позволяет использовать его в жестких промышленных условиях, включая воздействие пыли и водяных струй .
Ключевые преимущества
- Надежная обратная связь: Микропереключатель с роликовым рычагом обеспечивает четкое и стабильное срабатывание при достижении крайних положений .
- Стандартизированное подключение: Соответствие VDI/VDE 3845 (NAMUR) гарантирует быстрый и простой монтаж на поворотные приводы без необходимости дополнительных переходников .
- Высокая коммутационная способность: Контакты переключателя рассчитаны на рабочее напряжение до 250 В AC/DC и ток до 16 А, что позволяет напрямую управлять мощными нагрузками .
- Защита от внешних воздействий: Степень защиты IP65 и рабочий диапазон температур -20…85 °C обеспечивают надежную работу в самых разных условиях эксплуатации .
- Удобство монтажа: Угловая конструкция корпуса и винтовые клеммы с кабельным вводом M20 упрощают подключение и интеграцию в существующие системы .
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
164854 |
|
Модель |
QH-DR-E-S3-E-SW-B |
|
Стандарт |
EN 60947-5-1, VDI/VDE 3845 (NAMUR) |
|
Принцип измерения |
Механический/электрический |
|
Функция переключателя |
Перекидной контакт (Changeover switch) |
|
Рабочее напряжение |
0…250 В AC / 0…250 В DC |
|
Макс. выходной ток |
16 А |
|
Импульсная прочность |
2,5 кВ |
|
Степень защиты |
IP65 |
|
Температура эксплуатации |
-20…85 °C |
|
Электрическое подключение |
Винтовые клеммы |
|
Кабельный ввод |
M20, кабель Ø 8…13 мм |
|
Материал корпуса |
PC (крышка), PA (основание) |
|
Материал уплотнений |
EPDM |
|
Класс коррозионной стойкости |
CRC 2 |
Области применения
- Обратная связь положения поворотных приводов: Контроль крайних положений пневматических приводов процессных клапанов .
- Управление процессными клапанами: Интеграция в системы автоматизации для контроля состояния запорной и регулирующей арматуры .
- Промышленная автоматизация: Применение в системах с пневматическими приводами для электрической сигнализации положения.
