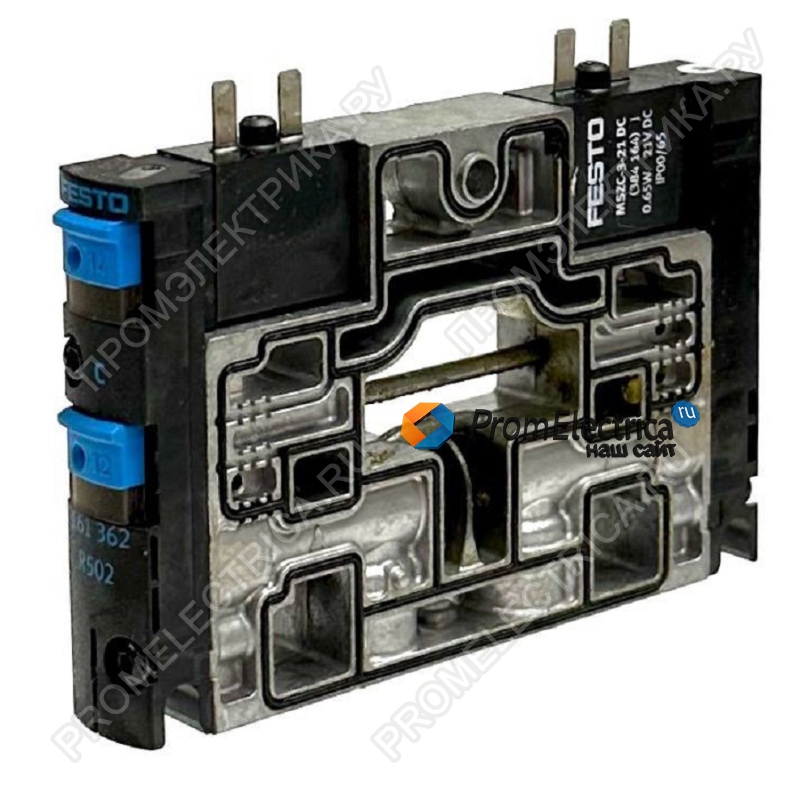

Распределитель CPV14-M1H-2X3-GLS-1/8 (артикул 161362) от компании Festo — это высокоинтегрированный электромагнитный клапан, предназначенный для установки в пневмоостровы серии CPV14. Устройство объединяет в одном корпусе два независимых клапана 3/2, оба с функцией нормально закрытый (НЗ), что обеспечивает гибкость при построении пневматических схем управления .
Модель отличается компактной шириной 14 мм и высоким расходом до 800 л/мин, что делает её идеальным решением для пневматических систем с высокой плотностью монтажа. Важная особенность: этот тип подходит для работы на вакууме (диапазон давления от -0,9 бар) .
Клапан имеет золотниковую конструкцию (piston gate valve) с пневматической пружиной для возврата в исходное положение и позитивным перекрытием (positive overlap), обеспечивающим плавное и надёжное переключение .
Ключевые преимущества
- Два клапана в одном корпусе: Комбинация двух НЗ клапанов позволяет управлять двумя независимыми линиями или реализовывать сложные логические функции .
- Работа с вакуумом: Клапан способен работать в диапазоне давления от -0,9 бар (вакуум) до 10 бар, что расширяет область применения .
- Высокая производительность: Стандартный номинальный расход 800 л/мин при ширине всего 14 мм обеспечивает эффективное управление даже требовательными приводами .
- Энергоэффективность: Потребляемая мощность составляет всего 0,65 Вт в сочетании с 100% рабочим циклом при снижении тока удержания .
- Быстродействие: Время включения составляет 24 мс, время выключения — 30 мс .
- Гибкость монтажа: Внешнее или внутреннее питание пилотного каскада и возможность установки в любом положении .
- Высокая степень защиты: IP65 гарантирует защиту от пыли и струй воды .
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
161362 |
|
Функция распределителя |
2x3/2, НЗ (нормально закрытый), моностабильный |
|
Тип управления |
Электрический, пилотный |
|
Размер клапана |
14 мм |
|
Стандартный расход |
800 л/мин |
|
Рабочее давление |
-0,9 ... 10 бар |
|
Питание пилота |
Внешнее / внутреннее |
|
Пилотное давление |
3 ... 8 бар |
|
Пневматическое подключение |
G1/8 (каналы 2, 4) |
|
Время включения |
24 мс |
|
Время выключения |
30 мс |
|
Степень защиты |
IP65 |
|
Температура среды |
-5 ... 50 °C |
|
Материал корпуса |
Алюминиевое литьё, латунь, POM, PPS, сталь |
|
Материал уплотнений |
HNBR, NBR |
|
Вес |
120 г |
Области применения
- Пневмоостровы CPV14: Создание компактных и производительных систем управления .
- Вакуумные системы: Управление вакуумными захватами и присосками .
- Управление пневматическими приводами: Гибкое управление цилиндрами и другими исполнительными механизмами.
- Автоматизированные линии: Применение в упаковочном, сборочном и обрабатывающем оборудовании.
