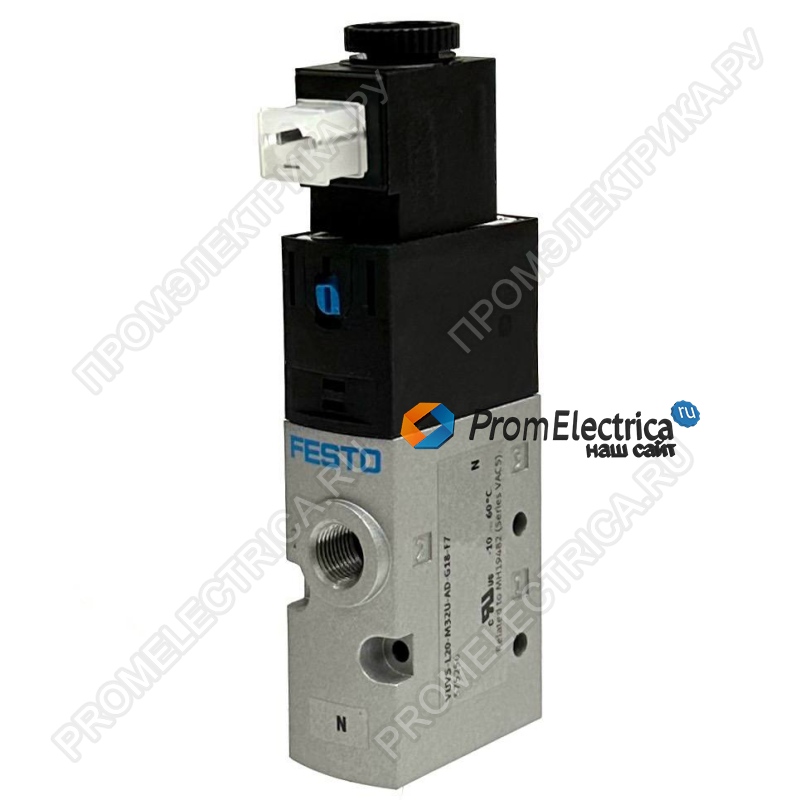

Описание, применение 575256 USA / EUROPE
Функция клапана 3/2 открыт, моностабильный
Тип приведения в действие электрический
Размер клапана 21 мм
Стандартный номинальный расход 700 л/мин
Рабочее давление 2,5 ... 10 бар
Конструкция Поршневой золотник
Тип сброса Пневматическая пружина
Авторизация c UL us - Признано (OL)
Номинальный размер 5,7 мм
Функция выхлопа воздуха дросселируемая
Принцип уплотнения мягкий
Положение сборки Любое
Ручное управление с фиксацией Нажимное
Тип управления Пилотное
Подача воздуха пилота Внутреннее
Направление потока нереверсивное
Перекрытие Положительное перекрытие
Значение b 0,35
Значение C 2,9 л/сбар
Время выключения 21 мс
Время включения 14 мс
Макс. положительный тестовый импульс с логикой 0 1900 мкс
Макс. отрицательный тестовый импульс с логикой 1 2700 мкс
Рабочая среда Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей и пилотной среде Возможна работа со смазкой (впоследствии требуется для дальнейшей эксплуатации)
Вибростойкость Испытание на транспортное применение при уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ударопрочность Испытание на удар при уровне жесткости 2 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Температура среды -10 ... 60 °C
Пилотная среда Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды -10 ... 60 °C
Вес изделия 138 г
Тип крепления Опционально
на коллекторная рейка
со сквозным отверстием
Соединение продувочного отверстия Не воздуховод
Пилотный выпускной порт 82 M5
Пневматическое соединение, порт 1 G1/8
Пневматическое соединение, порт 2 G1/8
Пневматическое соединение, порт 3 G1/8
Примечание по материалам Соответствует RoHS
Материал уплотнений HNBR
