Соединительный кабель KMYZ-9-24-2,5-LED-PUR-B (артикул 193687) от компании Festo — это готовое к монтажу решение, специально разработанное для подключения электромагнитных распределителей серий CPE10 и CPE14 (с катушками ZC). Кабель отличается повышенной гибкостью и оснащён встроенной схемой снижения тока удержания, что уменьшает энергопотребление и нагрев катушки после срабатывания клапана .

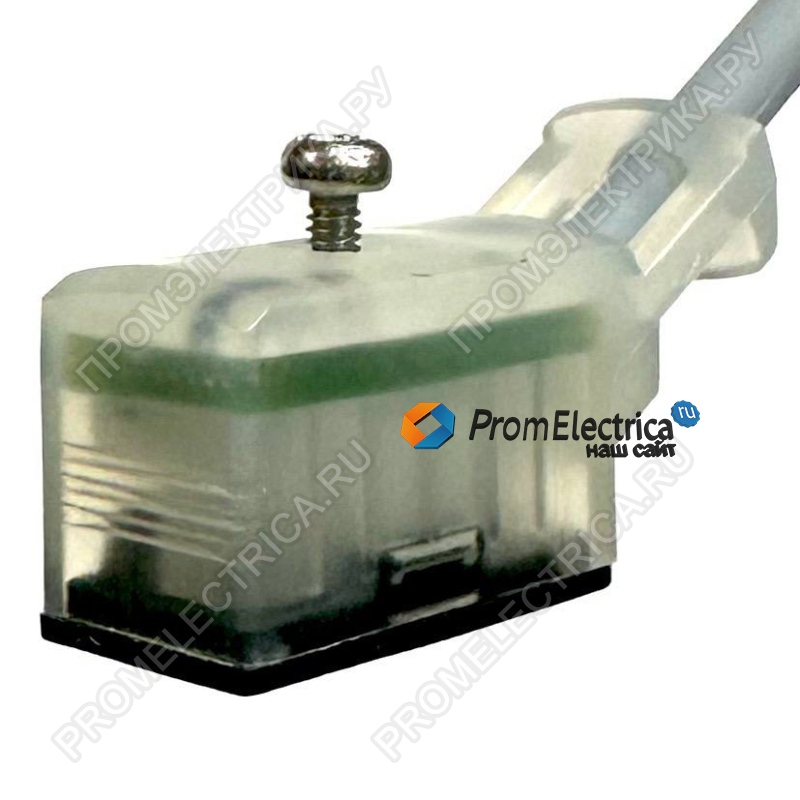

Модель имеет угловую 2-контактную розетку квадратной формы с центральным винтом M2 со стороны полевого устройства и открытый конец со стороны контроллера. Встроенный светодиод обеспечивает визуальную индикацию состояния переключения .
Ключевые преимущества
- Энергоэффективность: Встроенная схема снижения тока удержания уменьшает потребление энергии и нагрев катушки после срабатывания клапана .
- Наглядная индикация: Светодиод (LED) отображает состояние переключения, упрощая диагностику и поиск неисправностей .
- Повышенная гибкость: Кабель с оболочкой из TPE-U(PUR) обладает высокой гибкостью, что упрощает прокладку в стеснённых условиях .
- Быстрый монтаж: Готовый кабель с разъёмом и центральным винтом M2 исключает необходимость пайки или обжима на объекте .
- Высокая степень защиты: IP65 (в собранном состоянии) гарантирует защиту от пыли и струй воды .
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
193687 |
|
Тип |
Соединительный кабель (розетка с кабелем) |
|
Электрическое подключение 1 |
Угловая розетка, 2-контактная, квадратная форма |
|
Электрическое подключение 2 |
Открытый конец, 2-жильный кабель |
|
Крепление |
Центральный винт M2 на электромагнитном клапане |
|
Структура кабеля |
2 x 0,25 мм² |
|
Диаметр кабеля |
3,4 мм |
|
Длина кабеля |
2,5 м |
|
Степень защиты |
IP65 (в собранном состоянии) |
|
Температура эксплуатации |
-10 … +50 °C |
|
Момент затяжки |
0,25 Н·м |
|
Материал корпуса |
PA (полиамид) |
|
Материал оболочки кабеля |
TPE-U(PUR) |
|
Материал контактов |
Бронза |
|
Вес |
50 г |
Области применения
- Пневматические распределители CPE10/14: Подключение катушек ZC к системе управления .
- Компактные пневматические системы: Управление клапанами в упаковочном и сборочном оборудовании.
- Модернизация оборудования: Замена изношенных кабелей с сохранением схемы подключения
