Описание, применение 8047679 USA / EUROPE

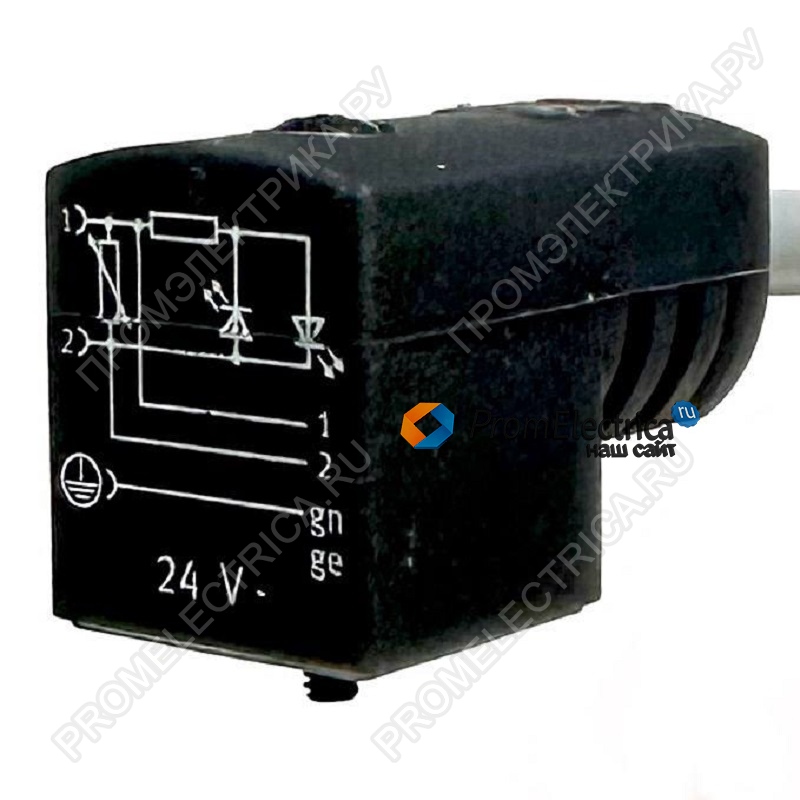

Соединительный кабель NEBV-Z4WA2L-R-E-2.5-N-LE2-S1 (артикул 8047679) от компании Festo — это готовое к монтажу решение для подключения электромагнитных клапанов к системе управления. Кабель оснащён угловой 2-контактной розеткой с метрическим центральным винтом M2 (схема подключения ZC) со стороны полевого устройства и открытым концом со стороны контроллера .
Модель отличается наличием жёлтого светодиода для визуальной индикации состояния сигнала и встроенной защитной схемой, а также функцией снижения тока удержания для повышения энергоэффективности .
Ключевые преимущества
- Наглядная индикация: Встроенный жёлтый светодиод отображает состояние переключения, упрощая диагностику .
- Энергоэффективность: Функция снижения тока удержания уменьшает потребление энергии после срабатывания клапана .
- Защита от помех: Встроенная защитная схема и двухполярная защита от переполюсовки обеспечивают надёжную работу .
- Гибкость монтажа: Угловая конструкция розетки позволяет устанавливать кабель в стеснённых условиях .
- Пригодность для подвижных применений: Кабель подходит для использования в кабельных цепях (energy chains) .
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
8047679 |
|
Электрическое подключение 1 |
Розетка, 2-контактная, угловая |
|
Схема подключения |
ZC, метрический винт |
|
Крепление |
На электромагнитном клапане с центральным винтом M2 |
|
Электрическое подключение 2 |
Кабель, открытый конец, 2-жильный |
|
Рабочее напряжение |
24 В DC (диапазон 20.4...26.4 В) |
|
Длина кабеля |
2.5 м |
|
Структура кабеля |
2 x 0,14 мм² |
|
Диаметр кабеля |
2.9 мм |
|
Радиус изгиба (подвижный) |
≥ 29 мм |
|
Степень защиты |
IP65 (в собранном состоянии) |
|
Температура эксплуатации |
-10...50 °C |
|
Материал оболочки кабеля |
TPE-U(PUR) |
|
Материал корпуса |
TPE-U(PU) |
|
Материал контактов |
Омеднённая латунь, луженая |
|
Класс коррозионной стойкости |
CRC 3 (высокая коррозионная нагрузка) |
|
Вес |
50 г |
Области применения
- Подключение электромагнитных клапанов: Стандартное решение для клапанов с разъёмом ZC .
- Пневматические системы автоматизации: Управление приводами в упаковочном и сборочном оборудовании.
- Подвижные применения: Использование в кабельных цепях и робототехнике .
- Модернизация оборудования: Замена изношенных кабелей с сохранением схемы подключения.
