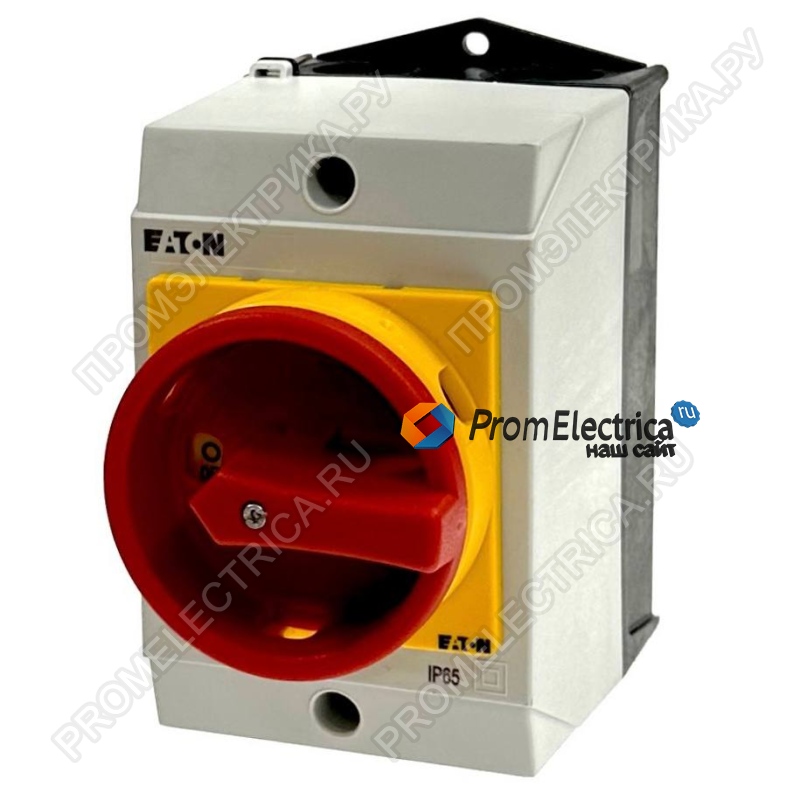

Описание, применение T0-3-15259/I1/SVB Eaton Moeller
Идентификатор типа T0
Функция останова Функция аварийного выключения
с красной поворотной ручкой и с желтым храповым венцом
Количество полюсов 3-полюсн.
Цепи вспомогательного тока
2 Замыкающие контакты
0 Размыкающие контакты
Класс защиты IP65
Конструктивное исполнение Монтаж на поверхность
Графические условные обозначения
Угол включения 90 °
Номер схемы расположения контактов 15259
Функция
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]
400 В [P] 5.5 кВт
Измеренный ток длительной нагрузки [Iu] 20 A
Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Количество блоков 3 Модуль (модули)
2. Технические характеристики
Общая информация
Стандарты и предписания IEC/EN 60947, VDE 0660, IEC/EN 60204Силовые разъединители согласно IEC/EN 60947-3
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыв капсульном корпусе -25 - +40 °C
Категория перенапряжения / степень загрязнения III/3
Номинальная устойчивость к импульсу [Uimp] 6000 В перем. тока
Удароустойчивость 15 g
Установочное положение любая
Контакты
Механические размерыКоличество полюсов 3-полюсн.
Механические размерыЦепи вспомогательного тока 2 Замыкающие контакты
Механические размерыЦепи вспомогательного тока 0 Размыкающие контакты
Электрические параметрыНоминальное напряжение [Ue] 690 В перем. тока
Электрические параметрыизмеренный ток длительной нагрузки [Iu] 20 A
Электрические параметрыУказания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 25 % ED (продолжительность включения) 2 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 40 % ED (продолжительность включения) 1.6 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 60 % ED (продолжительность включения) 1.3 x Ie
Стойкость к коротким замыканиямПредохранитель 20 A gG/gL
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [Icw] 320 Aeff
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw 1-секундный ток
Условный ток короткого замыкания [Iq] 6 кА
Коммутационная способность
Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3 130 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3230 В 100 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3400/415 В 110 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3500 В 80 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3690 В 60 A
Безопасное разъединение согласно EN 61140между контактами 440 В перем. тока
Безопасное разъединение согласно EN 61140Электрические тепловые потери на контакт при Ie 0.6 W
Безопасное разъединение согласно EN 61140Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) 0.6 W
Механический срок службы [Переключения] > 0.4 x 106
Максимальная частота коммутаций [Переключения/ч] 1200
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]220 B 230 B [P] 3 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]230 В звезда-треугольник [P] 5.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]400 B 415 B [P] 5.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]400 В звезда-треугольник [P] 7.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]500 В [P] 5.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]500 В звезда-треугольник [P] 7.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]690 В [P] 4 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]690 В звезда-треугольник [P] 5.5 кВт
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя230 В [Ie] 11.5 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя230 В звезда-треугольник [Ie] 20 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя400 В 415 В [Ie] 11.5 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя400 В звезда-треугольник [Ie] 20 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя500 В [Ie] 9 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя500 В звезда-треугольник [Ie] 15.6 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя690 В [Ie] 4.9 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя690 В звезда-треугольник [Ie] 8.5 A
Переменное напряжение AC-21AРасчетный рабочий ток силового выключателя440 В [Ie] 20 A
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]230 В [P] 3 кВт
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]400 B 415 B [P] 5.5 кВт
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]500 В [P] 7.5 кВт
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]690 В [P] 5.5 кВт
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя230 В [Ie] 13.3 A
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя400 B 415 B [Ie] 13.3 A
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя500 В [Ie] 13.3 A
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя690 В [Ie] 7.6 A
Постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсРасчетный рабочий ток [Ie] 10 A
Постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсНапряжение на контакт, соединенный последовательно 60 В
Постоянное напряжениеDC-21A [Ie]Расчетный рабочий ток [Ie] 1 A
Постоянное напряжениеDC-21A [Ie]Контакты 1 Количество
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс24 ВРасчетный рабочий ток [Ie] 10 A
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс24 ВКонтакты 1 Количество
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс48 ВРасчетный рабочий ток [Ie] 10 A
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс48 ВКонтакты 2 Количество
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс60 ВРасчетный рабочий ток [Ie] 10 A
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс60 ВКонтакты 3 Количество
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс120 ВРасчетный рабочий ток [Ie] 5 A
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс120 ВКонтакты 3 Количество
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс240 ВРасчетный рабочий ток [Ie] 5 A
Постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс240 ВКонтакты 5 Количество
Постоянное напряжениеDC-13, управляющий переключатель Л/П = 50 мсРасчетный рабочий ток [Ie] 10 A
Постоянное напряжениеDC-13, управляющий переключатель Л/П = 50 мсНапряжение на последовательно подключенный контакт 32 В
Надёжность управляющей системы при 24 В пост. тока, 10 мА [Частота отказов] < 10-5, < 1 отказа на 100 000 операций переключения HF
Поперечные сечения соединения
Одно- или многожильные 1 x (1 - 2, 5)2 x (1 - 2, 5) мм2
Тонкопроволочный с оконечной муфтой согласно DIN 46228 1 x (0, 75 - 2, 5)2 x (0, 75 - 2, 5) мм2
Соединительный винт M3, 5
Момент затяжки соединительного винта 1 Нм
