Описание, применение MDH-2-2.2-AW-QS-6 USA / EUROPE

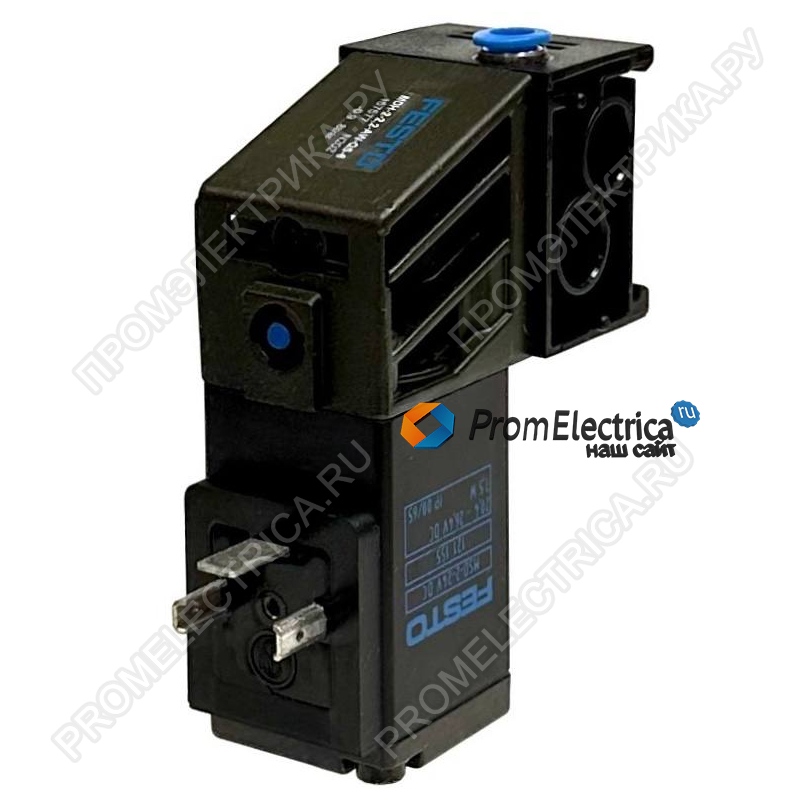

Клапан MDH-2-2,2-AW-QS-6 (артикул 157579) от компании Festo — это электромагнитный распределитель, предназначенный для управления потоками сжатого воздуха в пневматических системах. Модель выполнена в компактном корпусе из POM (полиоксиметилен) и оснащена быстросъёмными фитингами QS-6 для подключения шлангов с внешним диаметром 6 мм, что обеспечивает быстрый и удобный монтаж без использования дополнительных инструментов .
Клапан имеет электрическое подключение через разъём по DIN 43650 (Form A) и предназначен для монтажа на DIN-рейку (top-hat rail). Корпус и подсоединительная база выполнены из POM, уплотнения — из NBR. Степень защиты IP65 гарантирует работу в условиях пыли и влаги .
Ключевые преимущества
- Быстросъёмное подключение: Фитинги QS-6 позволяют подключать и отключать шланги без инструментов, экономя время на монтаже и обслуживании.
- Компактность: Корпус из POM обеспечивает малый вес и компактные размеры.
- Простота монтажа: Крепление на DIN-рейку и стандартный электрический разъём упрощают интеграцию в существующие системы.
- Надёжность и защита: Степень защиты IP65 и устойчивость к умеренной коррозии (класс CRC 2).
- Гибкость применения: Возможность работы со смазкой (при условии постоянной подачи масла в дальнейшем).
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
157579 |
|
Модель |
MDH-2-2,2-AW-QS-6 |
|
Пневматическое подключение (порт 1) |
QS-6 |
|
Пневматическое подключение (порт 2) |
QS-6 |
|
Электрическое подключение |
Разъём по DIN 43650, Form A |
|
Монтаж |
На DIN-рейку (top-hat rail) |
|
Рабочее давление |
0,9...8 бар |
|
Стандартный расход |
53 л/мин |
|
Степень защиты |
IP65 |
|
Класс коррозионной стойкости |
CRC 2 (умеренная коррозионная нагрузка) |
|
Температура среды |
-5...50 °C |
|
Температура окружающей среды |
-5...50 °C |
|
Материал корпуса |
POM |
|
Материал подсоединительной базы |
POM |
|
Материал уплотнений |
NBR |
|
Вес |
370 г |
Области применения
- Пневматические системы автоматизации: Управление потоками воздуха в компактных установках.
- Упаковочное оборудование: Управление приводами и захватами.
- Сборочные линии: Применение в системах с быстросъёмными подключениями.
- Модернизация оборудования: Замена клапанов с быстросъёмными фитингами QS-6.
