Описание, применение KADVB-16-15-P-A-SA39403KR USA / EUROPE

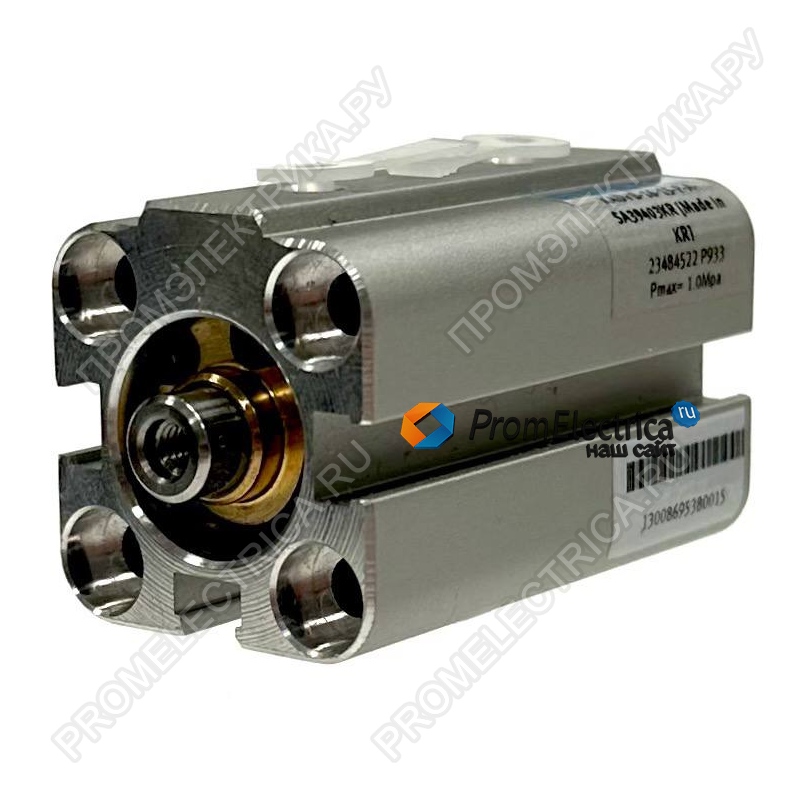

Пневмоцилиндр KADVB-16-15-P-A-SA39403KR от компании Festo — это высокоэффективное решение для задач линейного позиционирования, где критически важна экономия монтажного пространства. Модель с диаметром поршня 16 мм и ходом 15 мм относится к серии KADVB и является компактным (плоским) цилиндром, который занимает значительно меньше места по сравнению со стандартными цилиндрами.
Цилиндр двустороннего действия оснащён эластичным демпфированием в обоих крайних положениях (тип P) — упругие кольца/пластины эффективно гасят кинетическую энергию, снижая шум и вибрации без необходимости настройки. Встроенный магнит в поршне позволяет использовать бесконтактные датчики положения для контроля позиции штока.
Ключевые преимущества
- Экономия монтажного пространства: Плоская конструкция корпуса позволяет оптимизировать компоновку оборудования и устанавливать цилиндр в стеснённых условиях.
- Простота и экономия времени: Эластичное демпфирование не требует регулировки, а широкий выбор аксессуаров упрощает монтаж.
- Надёжность и долговечность: Корпус из кованого алюминиевого сплава, шток из высоколегированной нержавеющей стали, уплотнения из NBR и TPE-U(PU) обеспечивают стабильную работу в условиях умеренной коррозионной нагрузки (класс CRC 2).
- Гибкость применения: Монтаж в любом положении, крепление через сквозные отверстия или с помощью аксессуаров, возможность работы со смазкой.
- Опрос положения: Встроенный магнит позволяет использовать бесконтактные датчики для контроля крайних положений.
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Модель |
KADVB-16-15-P-A-SA39403KR |
|
Тип |
Компактный (плоский), двустороннего действия |
|
Диаметр поршня |
16 мм |
|
Ход |
15 мм |
|
Демпфирование |
P: эластичное, с обеих сторон |
|
Рабочее давление |
1,2 ... 10 бар (0,12 ... 1 МПа) |
|
Теоретическое усилие (6 бар, прямой ход) |
121 Н |
|
Теоретическое усилие (6 бар, обратный ход) |
90 Н |
|
Пневматическое присоединение |
M5 |
|
Тип крепления |
Сквозное отверстие / аксессуары |
|
Материал корпуса |
Кованый алюминиевый сплав |
|
Материал штока |
Высоколегированная нержавеющая сталь |
|
Материал уплотнений |
NBR, TPE-U(PU) |
|
Температура эксплуатации |
-20 ... 80 °C |
|
Энергия удара в крайних положениях |
0,1 Дж |
|
Вес (базовый, ход 0 мм) |
89 г |
Области применения
- Упаковочное оборудование: Перемещение и позиционирование деталей в стеснённых условиях.
- Сборочные линии: Точное линейное перемещение в автоматизированных системах.
- Материалообработка: Зажим и подача заготовок в станках и обрабатывающих центрах.
- Робототехника: Компактные линейные actuators для манипуляторов и захватных устройств.
