Описание, применение ER40A100S5/28P6X6PR5.774

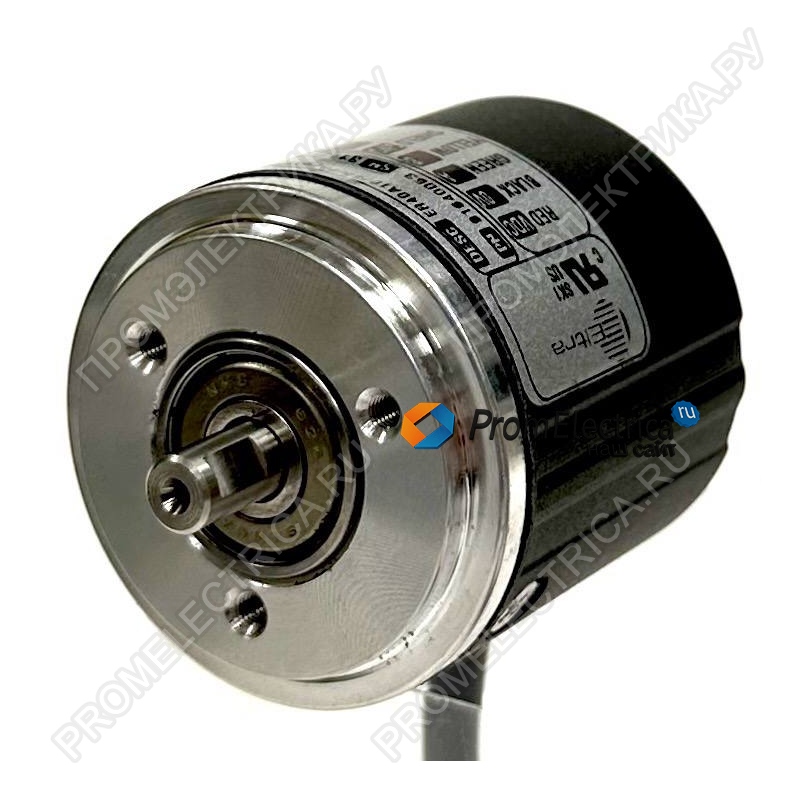

Инкрементальный энкодер ER40A100S5/28P6X6PR5.774 от ELTRA – это высокоточное устройство для измерения угла поворота и скорости вращения в промышленных автоматизированных системах.
Ключевые преимущества:
- Высокая точность и надежность:
- Разрешение до 100 ppr
- Максимальная частота выхода: 220 кГц (серия ER).
- Универсальность питания:
- Широкий диапазон напряжения: 5–28 В DC (±5%) с защитой от обратной полярности.
- Прочность и защита:
- Корпус из алюминия EN-AW 2011 и нержавеющей стали 1.4305.
- Степень защиты IP54.
- Устойчивость к вибрациям (10 G, 10–2000 Гц) и ударам (50 G, 11 мс).
- Гибкость подключения:
- Выходные сигналы: Push-Pull (совместим с большинством промышленных контроллеров).
- Кабельное соединение (стандартная длина 0.5 м).
Технические характеристики:
|
Параметр |
Значение |
|
Серия и модель |
ER 40 A, осевое исполнение (A). |
|
Разрешение |
100 ppr . |
|
Питание |
5–28 В DC (±5%), потребление ≤100 мА. |
|
Макс. скорость вращения |
6000 об/мин (IP54). |
|
Выходной сигнал |
Push-Pull (каналы A, B, Z). |
|
Диаметр вала |
6 мм . |
|
Механическая нагрузка |
Осевая/радиальная: 5 Н (0.5 кгс). |
|
Температура эксплуатации |
–20...+70°C (серия ER). |
|
Ресурс подшипников |
10⁹ оборотов. |
|
Вес |
100 г. |
Области применения:
- Промышленные станки (ЧПУ, токарные, фрезерные).
- Робототехника и автоматизированные линии.
- Транспортные системы (конвейеры, подъемники).
