Описание, применение DBS36E-BBEK00010

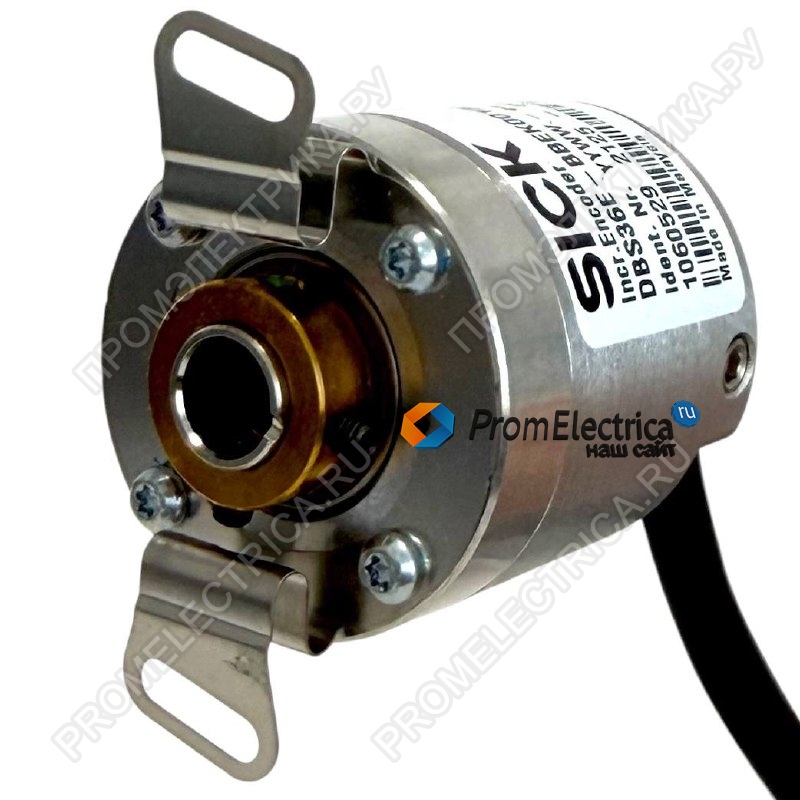

DBS36E-BBEK00010 — это инкрементальный оптический энкодер от ведущего мирового производителя SICK. Модель имеет разрешение 10 импульсов на оборот, оснащена интерфейсом HTL (Push-pull) с 6 каналами и предназначена для бесконтактного измерения угла поворота, скорости и направления вращения вала.
Ключевые преимущества
- Низкое разрешение (10 PPR) — оптимально для задач, где не требуется высокая точность, но важна простота обработки сигнала.
- HTL / Push-pull интерфейс — высокая помехоустойчивость, сильный выходной сигнал (7…30 В) для передачи на большие расстояния без дополнительных преобразователей.
- 6 каналов — стандартные сигналы A, B, Z (с инверсиями) для определения направления и метки оборота.
- Широкий диапазон питания 7…30 В — совместимость с большинством промышленных контроллеров.
- Компактный корпус — алюминиевый, диаметр 36 мм (DBS36), легко монтируется в ограниченном пространстве.
- Высокая степень защиты IP65 — пыленепроницаем и защищён от струй воды.
- Большой диапазон рабочих температур –20 … +85 °C.
Технические характеристики
|
Параметр |
Значение |
|
Модель |
DBS36E-BBEK00010 |
|
Артикул (Part No.) |
1088098 |
|
Тип |
Инкрементальный оптический энкодер |
|
Разрешение |
10 импульсов на оборот |
|
Интерфейс |
Incremental HTL / Push-pull |
|
Количество каналов |
6 (A, B, Z + инверсии) |
|
Выходная частота |
≤ 300 кГц |
|
Ток нагрузки |
≤ 30 мА |
|
Потребляемая мощность |
≤ 0.5 Вт (без нагрузки) |
|
Напряжение питания |
7 … 30 V DC |
|
Защита от переполюсовки |
Да |
|
Защита от короткого замыкания |
Да |
|
Начальный момент вращения |
≤ 0.5 Н·см |
|
Рабочий момент вращения |
0.4 Н·см |
|
Скорость вращения (номин.) |
≤ 6000 об/мин |
|
Макс. скорость |
≤ 8000 об/мин (кратковременно) |
|
Угловое ускорение |
≤ 500 000 рад/с² |
|
Момент инерции ротора |
0.8 г·см² |
|
Ресурс подшипников |
2×10⁹ оборотов |
|
Допустимое статическое смещение (радиальное) |
±0.3 мм |
|
Допустимое динамическое смещение (осевое) |
±0.5 мм |
|
Материал вала |
Нержавеющая сталь |
|
Материал фланца |
Алюминий |
|
Материал корпуса |
Алюминий |
|
Подключение |
Кабель 8-жил, универсальный, 1.5 м (PVC) |
|
Диаметр вала |
8 мм |
|
Степень защиты |
IP65 |
|
Температура работы |
–20 … +85 °C |
|
Температура хранения |
–40 … +100 °C |
|
Влажность |
≤ 90 % (без конденсации) |
|
Ударопрочность |
100 g (6 мс) |
|
Вибростойкость |
20 g (10…2000 Гц) |
|
Вес |
≈ 150 г |
Особенности
- Логически объединённый сигнал Z — референсный сигнал генерируется один раз за оборот и синхронизирован с A и B для точного определения «домашнего» положения.
- Push-pull выход — можно подключать как к PNP, так и к NPN входам ПЛК (но не одновременно).
- Низкое разрешение — не перегружает контроллер высокочастотными импульсами, экономит ресурс входов быстрого счёта.
- Компактность — корпус 36 мм позволяет устанавливать энкодер в стеснённых местах.
- Широкий диапазон температур — подходит для неотапливаемых цехов и наружных шкафов.
Область применения:
- Конвейерные линии (контроль скорости и длины)
- Упаковочное оборудование (позиционирование этикеток, отреза)
- Простые станки (контроль положения стола, шпинделя)
- Системы намотки и перемотки (контроль длины материала)
- Лифты и подъёмники (контроль положения кабины)
