Описание, применение H3Y-2-220VAC

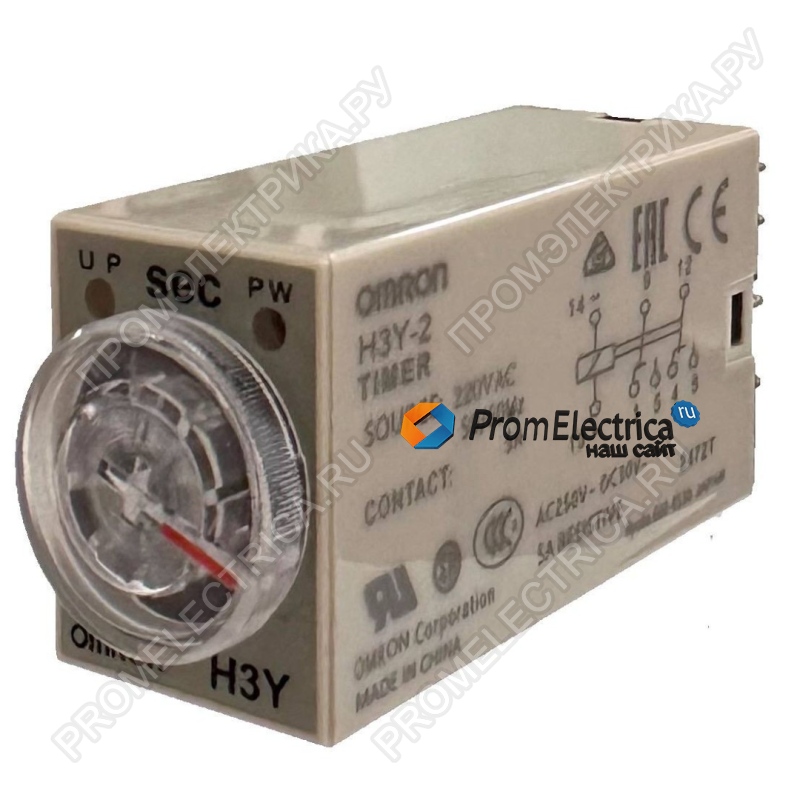

Реле времени OMRON H3Y-2-220VAC — это компактное и надежное устройство, предназначенное для точного управления временными интервалами в промышленных и бытовых электронных системах. Благодаря высокой точности, долговечности и удобству настройки, это реле идеально подходит для автоматизации процессов, где требуется временная задержка.
Ключевые характеристики:
- Тип: Таймер с временной задержкой и самосбросом
- Конфигурация контактов: DPDT (2 переключающие группы)
- Диапазон времени: 0.1–60 секунд
- Номинальное напряжение питания: 220 В перем. тока (50/60 Гц)
- Допустимый диапазон напряжения: 85–110% от номинального (187–242 В)
- Потребляемая мощность:
- Включено: 1.8 ВА (1.5 Вт)
- Выключено: 1.2 ВА (0.9 Вт)
- Коммутационная способность: 5 А при 250 В перем. тока (активная нагрузка, cosφ = 1)
- Точность срабатывания: ±2%
- Сброс времени: ≤ 0.1 с
- Индикация: Светодиодные индикаторы питания (PW) и срабатывания (UP)
- Рабочая температура: -10°C до +50°C (без обледенения)
- Влажность: 35–85%
- Механический ресурс: 10 млн. операций (без нагрузки)
- Электрический ресурс: 500 000 операций (при 5 А, 250 В перем. тока)
- Вес: ~50 г
Преимущества:
- Высокая точность и надежность
- Погрешность срабатывания не превышает ±2%.
- Усиленная изоляция (2000 В между цепями).
- Удобство настройки
- Большая прозрачная ручка регулировки времени.
- Гибкость применения
- Подходит для активных нагрузок (нагреватели, двигатели, освещение).
- Долгий срок службы
- Механический ресурс — 10 млн. циклов, электрический — 500 000 циклов при полной нагрузке.
- Индикация и совместимость
- Светодиодные индикаторы отображают статус питания и срабатывания.
- Возможность монтажа на DIN-рейку или поверхностно (с использованием аксессуаров PYF□A, PY□).
Области применения:
- Управление освещением (лестницы, коридоры).
- Автоматизация промышленного оборудования (конвейеры, насосы).
- Системы вентиляции и кондиционирования.
- Бытовые устройства (стиральные машины, печи).
