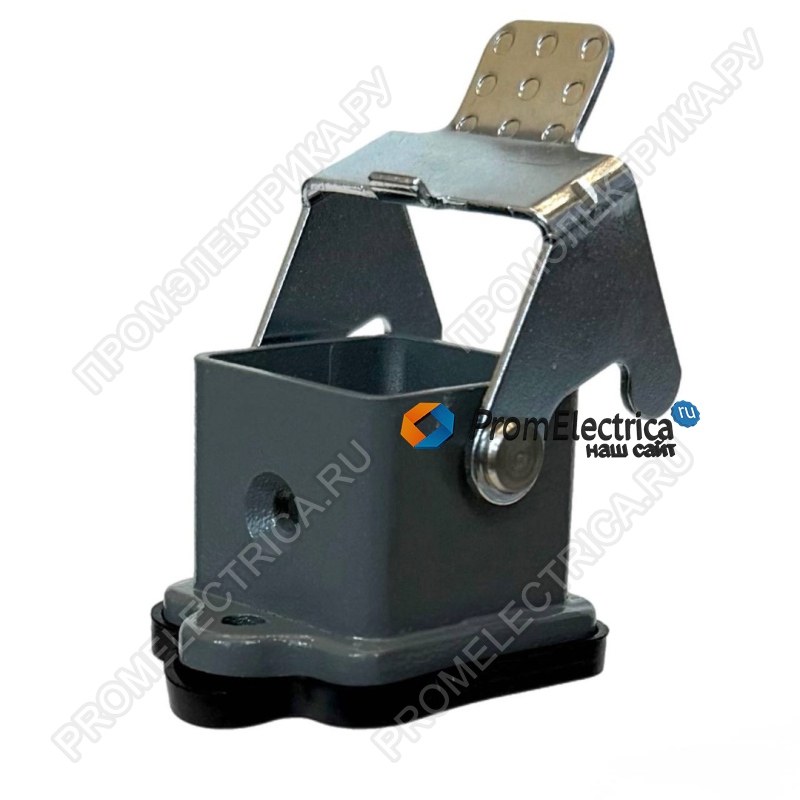

Описание, применение 7803.6202.0
Корпус GWconnect серии STD (93601-0616) предназначен для создания долговечных и защищенных соединений в условиях тяжелой промышленной эксплуатации. Этот литой алюминиевый корпус стандартного размера 3A обеспечивает монтаж в отверстие панели (bulkhead) и оснащен удобной однорычажной системой быстрого замыкания.
Технические характеристики:
- Производитель / Бренд: Molex
- Торговое название: GWconnect®
- Старый номер детали: 7803.6202.0
- Актуальный номер детали: 0936010616 (93601-0616)
- Тип: Стандартный корпус (STD) с одним рычагом
- Размер: 3A «21x21»
- Материал корпуса: Литой алюминий
- Материал рычага: Оцинкованная сталь
- Уплотнение: Прокладка из каучука NBR
- Цвет: Серый (RAL 7037)
- Максимальное напряжение: 230В / 400В
- Способ монтажа: Панельный (Bulkhead Mount)
- Совместимость: Контактные вставки размера 3A «21x21» (S-A, S-D, S-Q, S-IEC, S-CX)
Ключевые преимущества и функции:
- Прочная и долговечная конструкция: Корпус выполнен из литого под давлением алюминия с полиэстеровым порошковым покрытием, что обеспечивает устойчивость к механическим повреждениям, вибрации и коррозии.
- Быстрое и надежное соединение: Однорычажный механизм из оцинкованной стали позволяет быстро и без инструментов защелкнуть и разъединить разъемы, обеспечивая надежную фиксацию и контакт.
- Универсальность и совместимость: Предназначен для использования с контактными вставками размера 3A «21x21» различных типов: S-A, S-D, S-Q, S-IEC, и S-CX, что позволяет подобрать конфигурацию контактов под конкретную задачу.
- Панельный монтаж: Конструкция «bulkhead» позволяет надежно закрепить корпус на стенке шкафа, панели или оборудования, обеспечивая аккуратный и профессиональный монтаж.
Области применения:
- Промышленная автоматизация и робототехника: Для подключения станков с ЧПУ, роботизированных манипуляторов, сборочных линий.
- Автомобильная и машиностроительная промышленность: В производственном оборудовании, системах управления.
- Энергетика и распределение электроэнергии: В шкафах управления, источниках бесперебойного питания (ИБП).
- Железнодорожный транспорт и транспортная инфраструктура: Для бортовых систем и стационарного оборудования.
- Сельскохозяйственная и строительная техника: Для подключения датчиков, исполнительных механизмов и внешнего оборудования, работающего в условиях запыленности и влажности.
