Описание, применение AD16-22DSV-R-1

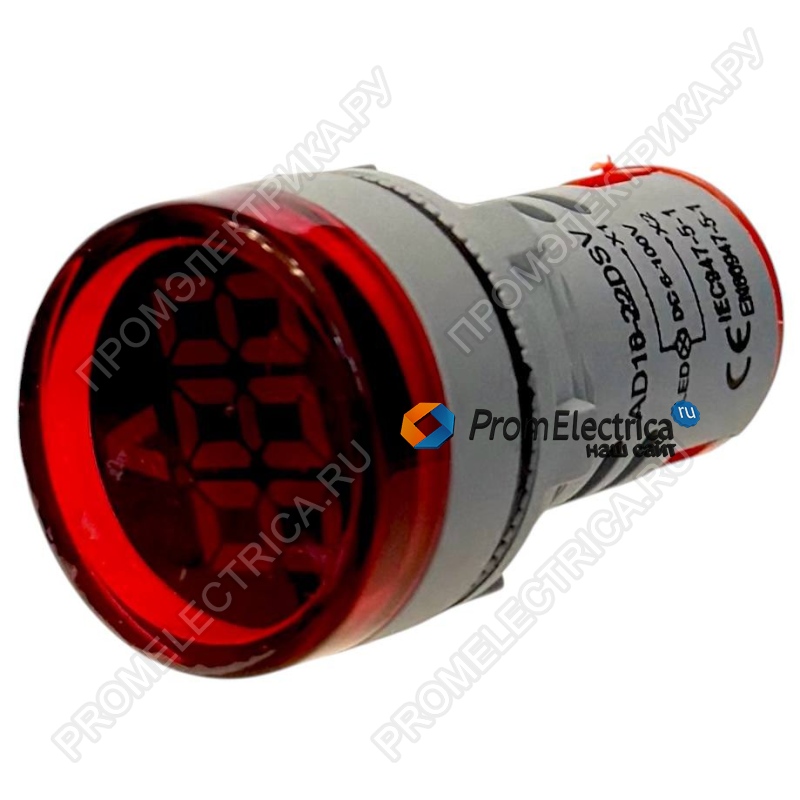

Компактный световой индикатор AD16-22DSV-R-1 (пилотный сигнализатор) со встроенным цифровым вольтметром постоянного тока. Предназначен для визуального контроля напряжения в диапазоне 6–100 В DC. Идеален для промышленных щитов, панелей управления, электрощитового оборудования, станков и систем автоматизации.
Ключевые преимущества
- Широкий диапазон измеряемого напряжения – от 6 до 100 В постоянного тока.
- Миниатюрный корпус – посадочное отверстие 22 мм, подходит для стандартных щитов и плотного монтажа.
- Высокая яркость – ≥100 кд/м², отлично видно даже при ярком освещении.
- Долгий срок службы – ресурс светодиода (LED) более 40 000 часов.
- Широкий рабочий диапазон температур – от –25°C до +55°C.
Технические характеристики
|
Параметр |
Значение |
|
Посадочное отверстие |
22 мм |
|
Тип индикации |
Светодиод (LED), красный |
|
Напряжение питания |
6–100 В пост. тока |
|
Номинальный ток |
≤20 мА |
|
Ресурс LED |
≥40 000 часов |
|
Яркость |
≥100 кд/м² |
|
Допустимые колебания напряжения |
±20% (для версий 110 В и выше) |
|
Частота (для AC-моделей) |
50–60 Гц |
|
Степень защиты |
IP40 (стандарт), опционально IP65 |
|
Климатическое исполнение |
–25…+55°C, высота <2000 м |
|
Сравнительный индекс трекингостойкости (CTI) |
≥100 |
|
Выдерживаемое импульсное напряжение |
2,5 кВ (действующее значение AC), 1 мин |
|
Сопротивление изоляции |
≤60 В – 5 МОм; 60–660 В – 50 МОм |
|
Подключение |
Винтовые клеммы, антишоковая конструкция |
