Описание, применение NNG1D-0/032F-20

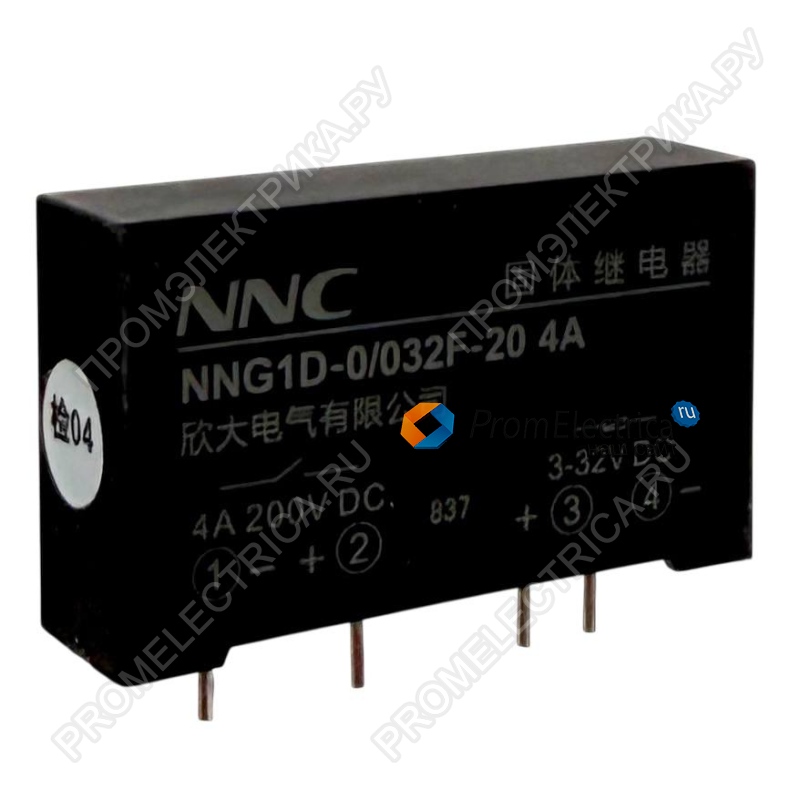

NNG1D-0/032F-20 — это высоконадежное твердотельное реле (Solid State Relay), предназначенное для бесконтактной коммутации цепей постоянного тока (DC-DC). В отличие от электромеханических реле, данное устройство не содержит подвижных частей и механических контактов, что обеспечивает практически неограниченный ресурс работы, высокое быстродействие и устойчивость к вибрациям и ударам.
Технические характеристики:
- Тип устройства: Твердотельное реле (SSR), однофазное
- Тип коммутации: DC-DC (постоянный ток управления / постоянный ток нагрузки)
- Модель: NNG1D-0/032F-20
- Управляющее напряжение (Uвкл): 3 ... 32 В DC
- Напряжение выключения (Uвыкл): ≤ 1 В DC
- Ток управления: 6 ... 35 мА
- Максимальное обратное напряжение по входу: 32 В DC
- Диапазон напряжения нагрузки: 12 ... 200 В DC
- Номинальный ток нагрузки: 5 А
- Падение напряжения в открытом состоянии: ≤ 1,2 В DC
- Ток утечки в выключенном состоянии: ≤ 5 мА
- Время включения / выключения: ≤ 5 мс
- Диэлектрическая прочность изоляции (вход/выход): ≥ 1500 В AC
- Сопротивление изоляции: ≥ 500 МОм (при 500 В DC)
- Температура эксплуатации: от -30°C до +80°C
- Тип корпуса: Однорядный (SIP), пластиковый
- Габаритные размеры: 43 × 12 × 34 мм
- Вес: около 30 г
- Установка: Рекомендуется монтаж на охлаждающую поверхность или вентилируемое пространство
Расшифровка модификации:
- 032 — диапазон управляющего напряжения 3-32В DC
- 20 — максимальное напряжение нагрузки 200В DC
Ключевые особенности и преимущества:
- Бесконтактная коммутация (тип DC-DC):
Реле предназначено для коммутации цепей постоянного тока напряжением от 12 до 200В DC (модель "20") с максимальным током нагрузки 5 Ампер. Отсутствие механических контактов исключает их подгорание, износ и дребезг. - Широкий диапазон управляющих сигналов:
Управление реле осуществляется напряжением постоянного тока в диапазоне 3-32В DC (код "032") с током управления 6-35 мА. Это позволяет подключать устройство напрямую к выходам контроллеров (ПЛК), микроконтроллеров и других логических схем. - Гальваническая развязка и безопасность:
Реле обеспечивает надежную гальваническую развязку между цепью управления и цепью нагрузки. Диэлектрическая прочность изоляции составляет не менее 1500В AC, что гарантирует безопасность и защиту управляющей электроники от высоких напряжений. - Высокое быстродействие:
Время включения/выключения реле составляет не более 5 мс (для режима DC), что значительно быстрее механических аналогов. Это позволяет использовать его в высокоскоростных системах управления и ШИМ-регулировании. - Компактность и удобство монтажа:
Корпус выполнен в однорядном исполнении (SIP) с габаритами 43×12×34 мм. Небольшой вес (около 30 г) и наличие стандартных выводов позволяют легко интегрировать реле в щиты автоматики, печатные платы или монтажные панели. - Теплоотвод и надежность:
Производитель рекомендует устанавливать реле в местах с хорошей вентиляцией и возможностью отвода тепла, что обеспечивает стабильную работу во всем диапазоне температур окружающей среды (от -30°C до +80°C).
Области применения:
Идеально подходит для использования в промышленной автоматике, системах управления нагревателями (ПИД-регуляторы), высокоскоростных устройствах коммутации, зарядных станциях, источниках питания и лабораторном оборудовании, где требуется высокая надежность и долговечность коммутации цепей постоянного тока.
