Описание, применение IA5082 Ifm Electronic

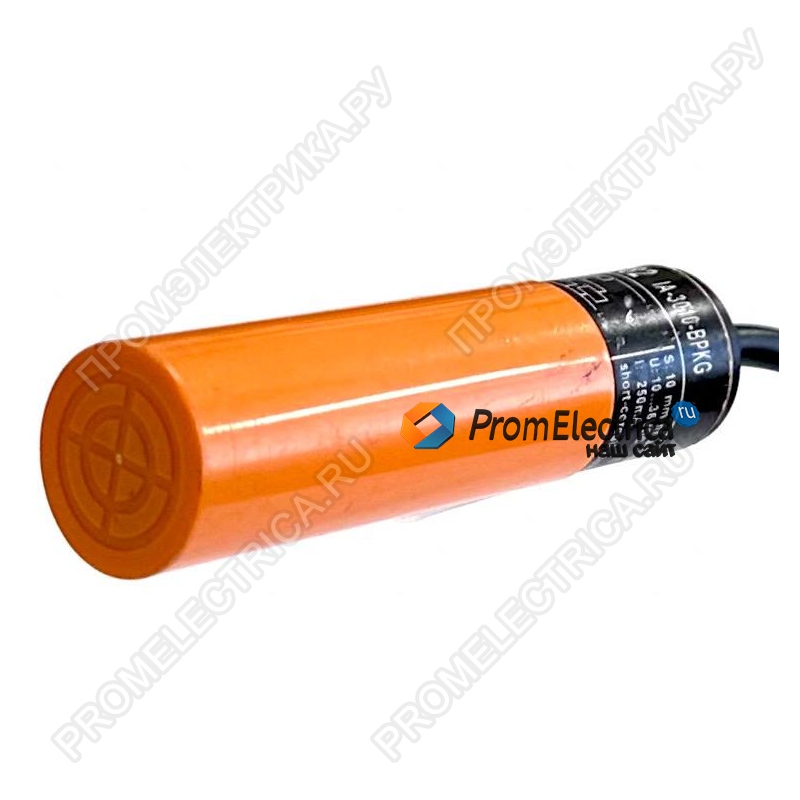

IA5082 — это индуктивный датчик приближения с выходом PNP, нормально разомкнутым (NO). Предназначен для бесконтактного обнаружения металлических объектов в промышленной автоматике. Обеспечивает высокую надёжность благодаря защите от короткого замыкания, перегрузки и обратной полярности.
Основные преимущества
- Реальная дальность срабатывания — 10 мм ±10%.
- Надёжная защита — от короткого замыкания (импульсная), перегрузки, обратной полярности.
- Широкий диапазон питания — 10…36 В постоянного тока.
- Выходной ток — до 250 мА, прямое управление нагрузкой.
- Высокая степень защиты — IP67 (полная пыленепроницаемость, защита от погружения в воду).
- Расширенный температурный диапазон — от –25 °C до +80 °C.
- Долгий срок службы — MTTF 1853 года (средняя наработка на отказ).
- Визуальная индикация — светодиод состояния переключения.
Технические характеристики
Основные параметры
|
Параметр |
Значение |
|
Тип |
Индуктивный датчик приближения |
|
Электрическое исполнение |
PNP, нормально разомкнутый (NO) |
|
Рабочее напряжение |
10…36 В постоянного тока |
|
Номинальный выходной ток |
250 мА |
|
Защита от короткого замыкания |
Импульсная (pulsed) |
|
Защита от обратной полярности |
Да |
|
Защита от перегрузки |
Да |
|
Падение напряжения |
менее 2,5 В |
|
Потребляемый ток (без нагрузки) |
менее 15 мА (при 24 В) |
|
Реальная дальность срабатывания (Sr) |
10 мм ±10% |
|
Рабочее расстояние |
0…8,1 мм |
|
Дрейф точки переключения |
от –10% до +10% от Sr |
|
Гистерезис |
от 1% до 15% от Sr |
|
Частота переключения |
300 Гц |
Корректирующие коэффициенты для разных металлов
|
Материал |
Коэффициент |
|
Сталь (мягкая) |
1 |
|
Нержавеющая сталь |
≈ 0,7 |
|
Латунь |
≈ 0,4 |
|
Алюминий |
≈ 0,3 |
|
Медь |
≈ 0,2 |
Значения указаны как приблизительные, могут незначительно варьироваться в зависимости от конкретного сплава.
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающей среды |
–25…+80 °C |
|
Степень защиты |
IP67 (по IEC 60529) |
|
Электромагнитная совместимость |
по EN 60947-5-2 |
|
|
|
Конструкция и подключение
|
Параметр |
Значение |
|
Материал корпуса |
PBT (полибутилентерефталат) |
|
Индикация |
Светодиод состояния переключения (жёлтый) |
|
Присоединение |
Кабель PVC, 2 м, 3 х 0,5 мм² |
|
Цвета жил |
Коричневый (BN) — питание + |
|
Вес |
0,174 кг |
|
В комплекте |
Монтажный зажим |
Области применения
- Конвейерные линии (обнаружение наличия деталей)
- Позиционирование исполнительных механизмов
- Системы подсчёта металлических объектов
- Станкостроение и упаковочное оборудование
- Автоматизация складов
- Оборудование с повышенной влажностью и запылённостью (IP67)
