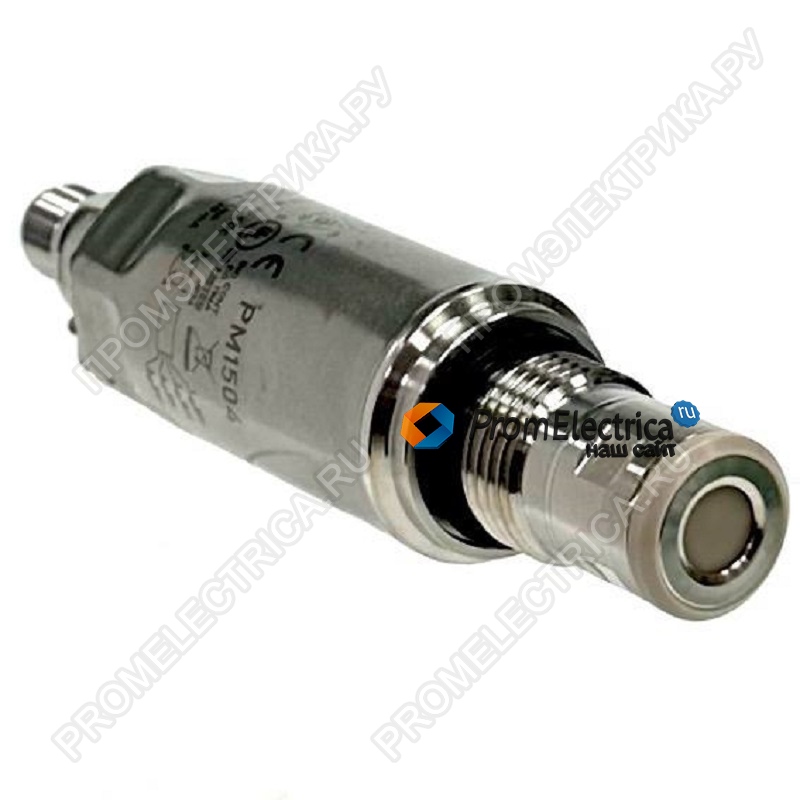

Описание, применение PM1504 PM-010-REA12-A-ZVG/US Ifm Electronic
Характеристика продукта
Диапазон измерения
-1...10 бар
-14,5...145 фунтов на квадратный дюйм
-0,1...1 МПа
Технологическое присоединение
резьбовое соединение G 1/2 наружная резьба уплотнительный конус
Приложение
Особая функция
Позолоченные контакты
Измерительный элемент
керамико-емкостная ячейка измерения давления
Мониторинг температуры да
Приложение
монтаж заподлицо для пищевой промышленности и производства напитков СМИ
вязкие среды и жидкости со взвешенными частицами; жидкости и газы
Условно подходит для
использование в газах при давлении > 25 бар только по запросу
Средняя температура [°C] -25...150
Мин. разрывное давление
175 бар
2538 фунтов на квадратный дюйм
17 МПа
Номинальное давление
75 бар
1100 фунтов на квадратный дюйм
7,5 МПа
Сопротивление вакууму [мбар] -1000
Тип давления
относительное давление; вакуум
Нет мертвого пространства да
MAWP (для применений по CRN) [бар] 43
Электрические данные
Рабочее напряжение [В]
18...30 постоянного тока
Мин. сопротивление изоляции [МОм]
100; (500 В постоянного тока)
Класс защиты III
Защита от обратной полярности да
Интегрированный сторожевой таймер да
2-проводной
Потребление тока [мА] 3,5...21,5
Время задержки включения [с]
< 1
3-проводной
Потребление тока [мА]
< 45
Время задержки включения [с]
< 0,5
Выходы
Общее количество выходов
2
Выходной сигнал
аналоговый сигнал; IO-Link
Аналоговый токовый выход [мА]
4...20; (масштабируемый; 1:5)
Макс. нагрузка [Ом]
700; (Ub = 24 В; (Ub - 9 В)/21,5 мА)
Защита от короткого замыкания
да
Защита от перегрузки
да
Диапазон измерения/настройки
Диапазон измерения
-1...10 бар
-14,5...145 фунтов на квадратный дюйм
-0,1...1 МПа
Аналоговая начальная точка
-1...8 бар
-14,5...116 фунтов на квадратный дюйм
-0,1...0,8 МПа
Аналоговая конечная точка
1...10 бар
14,5...145 фунтов на квадратный дюйм
0,1...1 МПа
Шагами
0,005 бар
0,1 фунт/кв. дюйм
0,0005 МПа
Заводская настройка
ASP = 0,0 бар
АЕР = 10,0 бар
Мониторинг температуры
Диапазон измерения
-25...150 °С
-13...302 °Ф
Точность/отклонения
Повторяемость [К]
± 0,2
Разрешение [К]
0,2
Повторяемость [% от диапазона]
< ± 0,1; (при колебаниях температуры < 10 К; понижение 1:1)
Отклонение характеристик [% от диапазона]
< ± 0,5; (линейность, включая гистерезис и повторяемость, настройка предельного значения согласно DIN EN IEC 62828-1)
Отклонение линейности [% от диапазона]
< ± 0,15; (Выключить 1:1)
Отклонение гистерезиса [% от диапазона]
< ± 0,15; (Выключить 1:1)
Долговременная стабильность [% от диапазона]
< ± 0,1; (Отклонение 1:1; в год)
Общее отклонение в диапазоне температур
Диапазон температур
общее отклонение
-25...15 °С
Отклонение характеристик ± 0,05 % от диапазона / 10 К
15...80 °С
Отклонение характеристик
80...150 °С
Отклонение характеристик ± 0,1 % от диапазона / 10 К
Примечания по точности/отклонению
подробнее см. раздел Диаграммы и графики.
Мониторинг температуры
Точность [К]
± 2,5 К + (0,045 х (температура окружающей среды – температура среды))
Время ответа
Демпфирование аналогового выхода dAA [с]
0...4
2-проводной
Время отклика на переход аналогового выхода [мс]
30
3-проводной
Время отклика на переход аналогового выхода [мс]
7
Мониторинг температуры
Динамический отклик T05/T09 [с]
< 10 / < 25; (DIN EN 60751 вода; > 0,9 м/с)
Интерфейсы
Интерфейс связи
IO-Link
Тип трансмиссии
COM2 (38,4 кбод)
Версия IO-Link
1.1
стандарт SDCI
МЭК 61131-9
Профили
Интеллектуальный датчик ED2: идентификация и диагностика (0x4000), канал данных измерений (0x800A)
Режим СИО
нет
Требуемый тип главного порта
А; (когда контакт 2 не подключен: B)
Мин. время цикла процесса [мс]
4,5
Разрешение давления IO-Link [бар]
0,002
Разрешение температуры IO-Link [K]
0,2
Данные процесса IO-Link (циклически)
функция
длина бита
давление 16
температура 16
состояние устройства 4
Функции IO-Link (ациклические)
специальный тег приложения; внутренняя температура
Поддерживаемые идентификаторы устройств
Тип операции
Идентификатор устройства
По умолчанию 1021
Условия эксплуатации
Температура окружающей среды [°C] -25...80
Температура хранения [°C] -40...100
Защита
ИП 67; ИП 68; ИП 69К
Испытания/сертификаты ЭМС
DIN EN 61326-1
Ударопрочность
DIN EN 60068-2-27
50 г (11 мс)
Устойчивость к вибрации
DIN EN 60068-2-6
20 г (10...2000 Гц)
MTTF [лет] 322
Примечание об утверждении
Заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm.
одобрение UL
Сертификат UL №. J024
Номер файла UL E174189
Механические данные
Вес [г] 307,4
Материалы
нержавеющая сталь (1.4404/316L); ПТФЭ; ФКМ
Материалы (смачиваемые детали)
керамика (99,9 % Al2O3); нержавеющая сталь (1.4435/316L); характеристики поверхности: Ra < 0,4/Rz 4; ПЭК; ПТФЭ
Мин. циклы давления 100 миллионов
Момент затяжки [Нм] 20
Технологическое присоединение
резьбовое соединение G 1/2 наружная резьба уплотнительный конус
