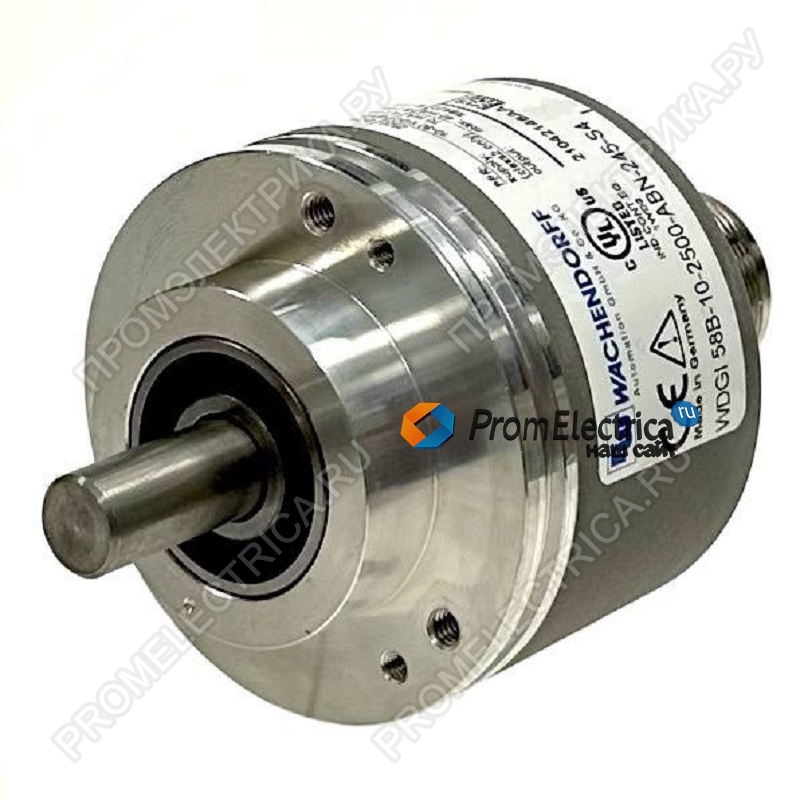

Описание, применение WDGI 58B USA / EUROPE
Прочный промышленный стандартный энкодер
• Крышка корпуса из литого под давлением алюминия,
с особо экологически чистым порошковым покрытием
• Степень защиты IP67, вал герметичен согласно IP65.
• Максимальная механическая и электрическая безопасность.
• Необязательный:
от -40 °С до +85 °С,
Защита IP67 со всех сторон,
Мембрана выравнивания давления
Разрешение
Число импульсов на оборот PPR до 1024 PPR
Механические данные
Корпус
Фланец зажимной фланец
Материал фланца алюминий
Крышка корпуса, отлитый под давлением алюминий, с порошковым покрытием
Корпус Ø 58 мм
Шаг крепления кулачка 69 мм
Вал(ы)
Материал вала нержавеющая сталь
Пусковой момент ок. 1 Нсм при температуре окружающей среды
Вал Ø 10 мм
Длина вала L: 20 мм
Макс. Допустимый вал
загрузка радиальная 220 Н
Макс. Допустимый вал
загрузка осевая 120 Н
Подшипники
Подшипники Прецизионные шарикоподшипники типа 2
Номинальный срок службы 1 х 10,9 об. при 100 % номинальной мощности вала
нагрузка
1 х 10'10 об. при 40 % номинального вала
нагрузка
1 х 10'11 об. при 20 % номинального вала
нагрузка
Макс. рабочая скорость 8000 об/мин
Директива по машинному оборудованию: базовый уровень безопасности данных
MTTFd 200 а
Время миссии (ТМ) 25 а
Номинальный срок службы (L10ч) 1 x 10'11 об. при 20 % номинального вала
нагрузка и 8000 об/мин.
Диагностический охват (ДЦ) 0 %
Электрические данные
Источник питания/ток
потребление
от 5 В до 30 В постоянного тока: тип. 40 мА
Выходная цепь HTL (TTL при 5 В постоянного тока)
ХТЛ, инв. (Компонент TTL/RS422 при 5
ВДК)
Частота импульсов ≤ 1024 импульсов в минуту: макс. 200 кГц
Каналы АБ
АБН
и инвертированные сигналы
Нагрузка макс. 40 мА/канал
Защита цепи нет
Точность
Смещение фазы 90° ± макс. 25% от продолжительности периода
Соотношение пульс/пауза от 1 импульса в минуту до 128 импульсов в минуту:
50 % ± макс. 7 %
129–256 импульсов на минуту: 50 % ± макс. 9 %
257–512 импульсов на минуту: 50 % ± макс. 13 %
513–1024 имп./мин: 50 % ± макс. 18 %
Экологические данные
ЭСР (DIN EN 61000-4-2): 8 кВ
Пиковое напряжение (DIN EN 61000-4-4): 2 кВ
включает ЭМС: DIN EN 61000-6-2
DIN EN 61000-6-3
Вибрация:
(ДИН ЕН 60068-2-6)
50 м/с2
(от 10 Гц до 2000 Гц)
Шок:
(ДИН ЕН 60068-2-27)
1000 м/с2 (6 мс)
Конструкция: согласно DIN VDE 0160.
Общие данные
Вес ок. 250 г
Соединительный кабель или соединительная розетка
Степень защиты (EN 60529) Корпус: IP65, IP67;
уплотнение вала: IP65
Рабочая температура разъема: от -40 °C до +85 °C,
кабель: от -20 °C до +80 °C, (опция
ACA: от -40 °C до +85 °C)
Температура хранения Коннектор: от -40 °C до +85 °C,
кабель: от -30 °C до +80 °C (опция
ACA: от -40 °C до +85 °C)
