Описание, применение PN7000

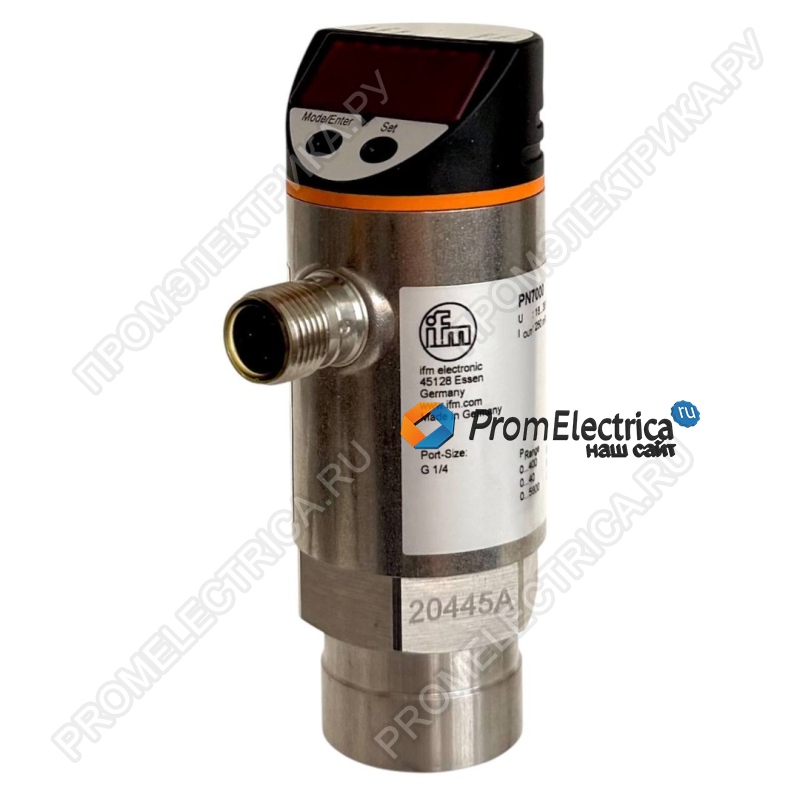

Датчик давления PN7000 — это высокоточное и надежное устройство для измерения и контроля давления жидкостей и газов в промышленных условиях. Оснащенный цифровым дисплеем и гибкими настройками, он обеспечивает удобство эксплуатации и высокую точность измерений даже в сложных условиях.
Ключевые особенности и преимущества:
- Широкий диапазон измерений:
- Диапазон давления: 0–400 бар (0–5800 psi, 0–40 МПа).
- Минимальное давление разрыва: 1000 бар (14500 psi, 100 МПа).
- Рабочая температура среды: -25…+80°C.
- Высокая точность и надежность:
- Точность измерения: ±0,5% от диапазона.
- Повторяемость: ±0,1% (при колебаниях температуры <10 K).
- Долговременная стабильность: ±0,05% за 6 месяцев.
- Защита от перегрузок и обратной полярности.
- Гибкость настроек:
- Два программируемых релейных выхода (PNP/NPN, NO/NC).
- Возможность настройки точек срабатывания (SP) и сброса (RP) с шагом 2 бар.
- Задержка срабатывания: 0–50 сек (программируемая).
- Удобство эксплуатации:
- 4-разрядный цифровой дисплей для отображения текущего давления и статуса.
- Светодиодные индикаторы состояния (3 зеленых, 2 желтых).
- Интерфейс IO-Link (COM2, 38,4 кБод) для интеграции в промышленные сети.
- Прочность и защита:
- Корпус из нержавеющей стали (1.4301/304, 1.4404/316L).
- Степень защиты IP67 (пыле- и влагонепроницаемость).
- Устойчивость к вибрациям (20 g, 10–2000 Гц) и ударам (50 g, 11 мс).
Технические характеристики:
|
Параметр |
Значение |
|
Тип давления |
Относительное |
|
Питание |
18–36 В DC (SELV/PELV) |
|
Потребляемый ток |
<35 мА |
|
Релейные выходы |
2 (250 мА, 36 В DC), защита от КЗ |
|
Частота переключения |
<170 Гц |
|
Процессное соединение |
Резьба G 1/4" внутренняя |
|
Вес |
275,6 г |
Применение:
Датчик PN7000 идеально подходит для:
- Гидравлических и пневматических систем.
- Промышленных насосов и компрессоров.
- Систем фильтрации и контроля давления в трубопроводах.
- Автоматизации процессов в нефтегазовой, химической и пищевой отраслях.
