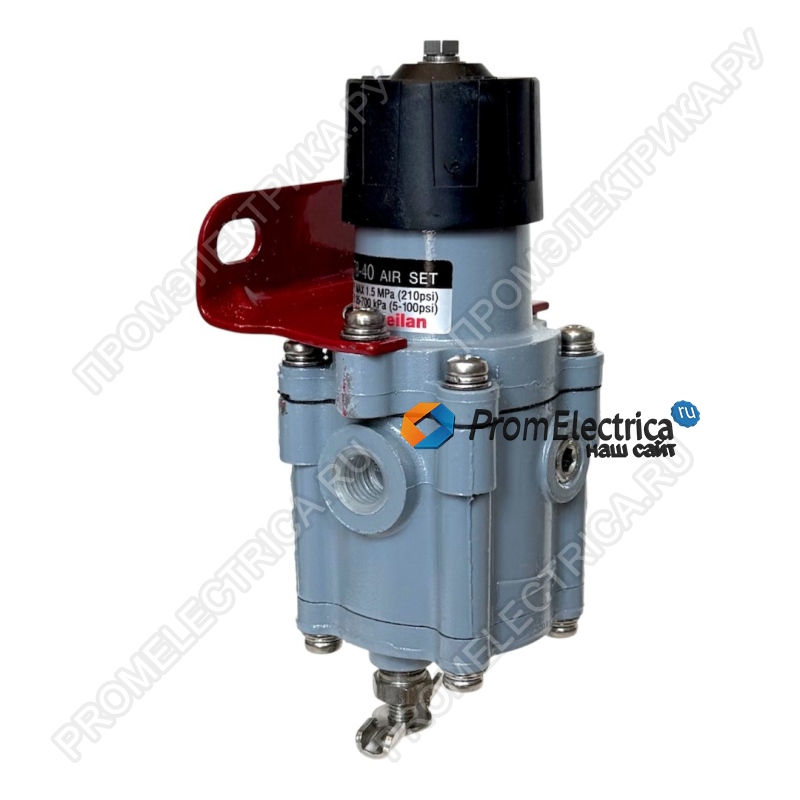

Описание, применение 78-40 AIR SET БЕЗ
Фильтр-регулятор серии 78 предназначен для очистки и редуцирования давления сжатого воздуха до требуемой величины. Даже при наличии колебаний давления и расхода воздуха до себя прибор обеспечивает его стабильную подачу к позиционерам регулирующих клапанов и другим средствам управления.
Отличительные особенности:
— превосходное регулирование давления;
— легкая, компактная конструкция позволяет устанавливать фильтр-регулятор на ниппеле без монтажного кронштейна;
— стопорный винт обеспечивает надежную фиксацию пружины после настройки;
— два резьбовых отверстия в корпусе позволяют устанавливать манометр со стороны, удобной потребителю;
— уплотнение золотника главного клапана выполнено из эластомера, обеспечивая надежную герметичность;
— фильтр из спеченного полиэтилена обеспечивает очистку воздуха от механических примесей до 5 мкм (2 мкм — по заказу);
— дренажная заглушка из нержавеющей стали;
— коррозионностойкое покрытие корпуса и внутренние детали из нержавеющей стали обеспечивают надежную работу в агрессивной атмосфере;
— возможность работы при низкой температуре окружающего воздуха.
Основные технические данные:
Окружающая температура -40...+83 °C (-50 °C по заказу)
Диапазон настройки давления 0,35 – 7,0 кгс/см2 (5 – 100 psi)
Присоединения входа и выхода 1/4" NPT или Rc
Присоединения под манометр 1/8" NPT (два порта)
Пропускная способность Cv: 0,25
Фильтрация: до 5 мкм (2 мкм по заказу)
Потребление воздуха : 0,1 Нл/мин
Максимальное входное давление: 15 кгс/см2 изб.
Материал корпуса: литой алюминий
Материал фильтра спеченный пористый полиэтилен
Масса: 0,4 кг
