Описание, применение 417707

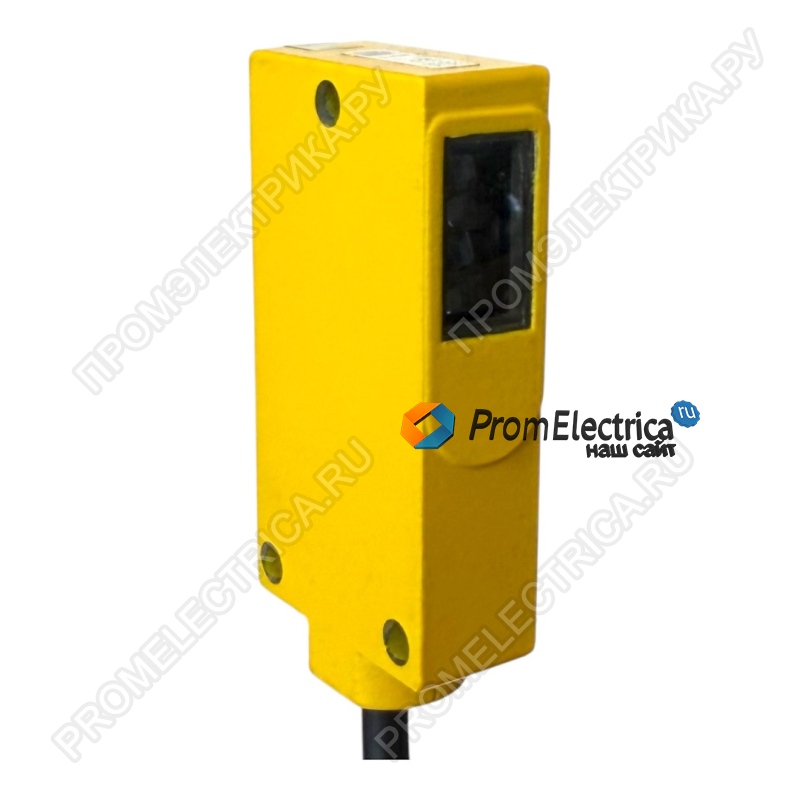

Однолучевой барьер Pepperl+Fuchs SLA40-R (арт. 417707) — это высоконадежный приемник света в составе безопасной системы контроля доступа и ограждений. Вместе с излучателем SLA40-T он формирует сквозной луч, обеспечивающий самоконтролируемую защиту (тип 4 согласно IEC/EN 61496-1) с уровнем производительности PL e и категорией Cat. 4. Это решение разработано для бесконтактного обнаружения объектов, людей или их частей на рабочих участках с высокими требованиями к безопасности.
Основные технические характеристики
|
Параметр |
Значение |
|
Производитель / Серия |
Pepperl+Fuchs / SLA40 |
|
Артикул |
417707 |
|
Тип устройства |
Приемник (Receiver) однолучевого барьера |
|
Эффективная дальность |
0 ... 4 м |
|
Источник света (излучатель) |
Светодиод, модулированный красный свет |
|
Тип безопасности (EN 61496) |
Тип 4 (самоконтролирующийся) |
|
Уровень полноты безопасности (SIL) |
SIL 3 |
|
Уровень производительности (PL) |
PL e |
|
Категория (ISO 13849-1) |
Cat. 4 |
|
PFHd |
4.4 E-10 |
|
Напряжение питания |
Через блок управления (например, SB4 SafeBox) |
|
Индикация на приемнике |
Светодиод (желтый/зеленый): выкл. — прерывание, желтый — прием, зеленый — прием с запасом по стабильности |
|
Температура окружающей среды |
-20 ... +60 °C |
|
Температура хранения |
-20 ... +70 °C |
|
Степень защиты |
IP65 |
|
Материал корпуса |
Алюминиевый сплав, окрашенный в желтый цвет |
|
Оптическая поверхность |
Стеклянная панель |
|
Подключение |
Фиксированный кабель 2 м; 0.25 мм² |
|
Размеры (В × Ш × Г) |
56.6 × 13.6 × 31 мм |
|
Масса |
~100 г |
Преимущества и особенности
- Максимальный уровень безопасности: Соответствие требованиям SIL 3, PL e и Cat. 4 по стандартам IEC 61508 и ISO 13849-1 гарантирует высокую степень защиты персонала от опасных движущихся частей оборудования.
- Самодиагностика: Встроенная система самоконтроля (тип 4) непрерывно проверяет исправность электроники и оптики, обеспечивая безопасное отключение в случае неисправности.
- Отказоустойчивость: Низкое значение PFHd (4.4E-10) указывает на крайне малую вероятность опасного отказа.
- Надежность в сложных условиях: Корпус из литого алюминия со степенью защиты IP65 защищает электронику от пыли и струй воды, что позволяет эксплуатировать барьер в промышленных цехах с высокой влажностью и загрязнением.
- Простота настройки и контроля: Визуальная индикация на приемнике в виде трехцветного светодиода позволяет быстро проверить состояние луча (норма, прерывание, запас по стабильности) и настроить систему. Зеленый цвет сигнализирует о стабильном приеме.
- Точное обнаружение: Барьер надежно срабатывает при перекрытии луча объектом размером от 10 мм (статический) или 30 мм (динамический на скорости 1.6 м/с).
Области применения
- Ограждения опасных зон: Защита периметра роботизированных комплексов, прессов, гильотинных ножниц и другого оборудования с открытыми движущимися частями.
- Входы и проходы: Контроль доступа в зоны с опасным производственным фактором.
- Разгрузочные и загрузочные станции: Защита точек входа на паллетайзеры, упаковочные линии, станки с ЧПУ.
- Створки ворот: Безопасное перекрытие проемов в ограждениях и автоматических дверях.
