Описание, применение 09330242612

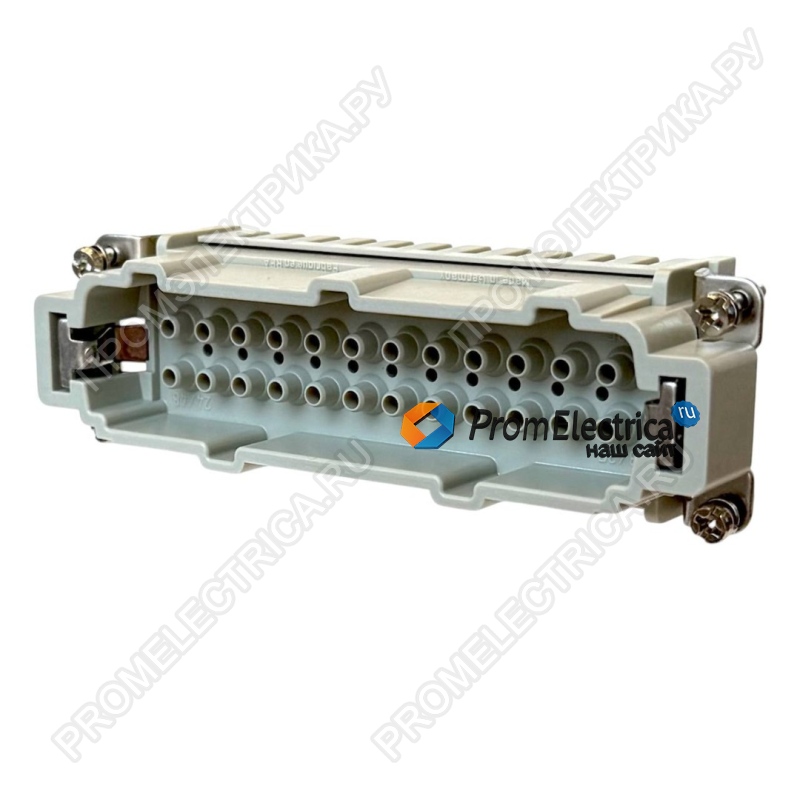

Вилка Han E 24 POS. M INSERT CRIMP (HARTING, арт. 09330242612)
Технические характеристики:
- Тип разъема: Вилка (male) серии Han E®
- Количество контактов: 24 (номера 25-48) + PE-контакт
- Способ соединения: Обжимные контакты (кримп)
- Сечение проводников: 0,14–4 мм² (AWG 26–12)
- Электрические параметры:
- Номинальный ток: 16 А
- Номинальное напряжение: 500 В (IEC), 600 В (UL/CSA)
- Импульсное напряжение: 6 кВ
- Сопротивление изоляции: ≥10¹0 Ом
- Механические характеристики:
- Количество циклов соединения: ≥500
- Температурный диапазон: -40...+125°C
- Материал корпуса: Поликарбонат (цвет RAL 7032, серый)
- Вес: 70,62 г
- Страна производства: Германия
Ключевые преимущества:
Надежность и долговечность
- Высококачественный поликарбонат корпуса устойчив к механическим нагрузкам и температурным перепадам.
- Обжимные контакты обеспечивают прочное соединение (≥500 циклов).
Безопасность
- Защита от импульсных перенапряжений (6 кВ).
Гибкость применения
- Широкий диапазон сечений проводов (0,14–4 мм²).
- Наличие PE-контакта для заземления.
Простота монтажа
- Совместимость с обжимными контактами HARTING (требуют отдельного заказа).
- Четкая маркировка контактов (25–48).
Области применения:
- Промышленная автоматизация: Подключение датчиков, контроллеров, двигателей.
- Энергетика: Коммутация в распределительных щитах и силовых цепях.
- Транспорт: Железнодорожная и автомобильная электроника.
- Медицинское оборудование: Надежные соединения в диагностических приборах.
- Возобновляемая энергетика: Солнечные и ветровые электростанции.
