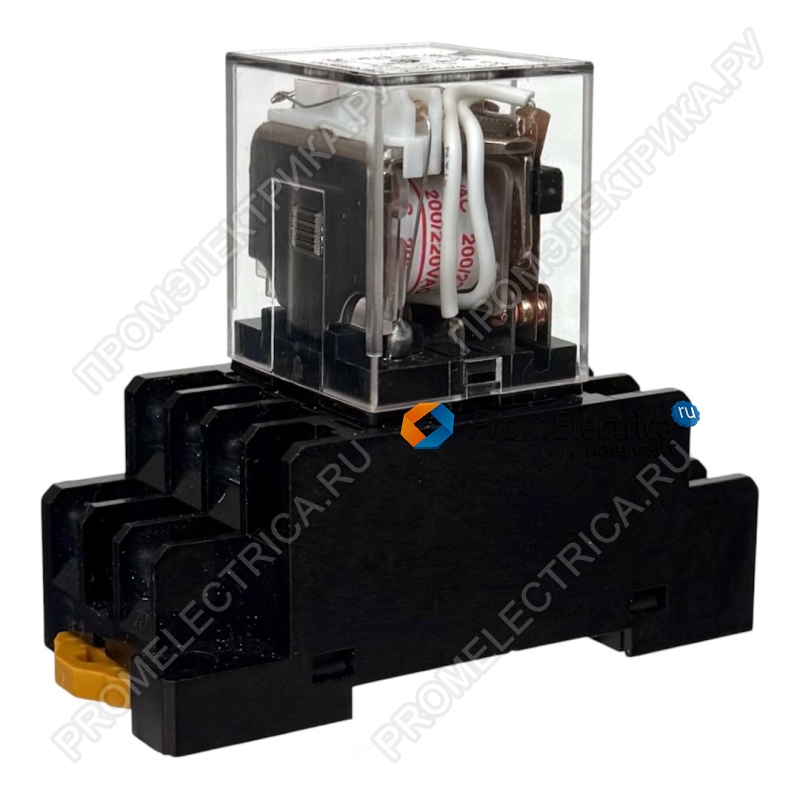

Описание, применение LY3 220AC ( АНАЛОГ)
Промежуточное реле OMRON LY3 220AC — это надежное электромагнитное устройство, предназначенное для коммутации электрических цепей в системах автоматизации, управления, защиты и сигнализации . Модель с катушкой на 220 В переменного тока и тремя группами переключающих контактов (3PDT) обеспечивает надежное переключение нагрузок до 10 А .
Основные технические характеристики
|
Параметр |
Значение |
|
Производитель / Серия |
OMRON / LY |
|
Тип устройства |
Электромагнитное реле |
|
Контактная группа |
3PDT (3 группы переключающих контактов) |
|
Номинальный ток нагрузки |
10 А (при резистивной нагрузке) |
|
Макс. коммутируемое напряжение |
250 В AC / 125 В DC |
|
Напряжение катушки |
220 В AC, 50/60 Гц |
|
Потребляемая мощность катушки |
~1.6…2.0 ВА |
|
Напряжение срабатывания |
≤ 80% от номинального |
|
Напряжение отпускания |
≥ 30% от номинального |
|
Время срабатывания/отпускания |
25 мс / 25 мс |
|
Электрическая износостойкость |
100 000 циклов |
|
Механическая износостойкость |
10 000 000 циклов |
|
Температура окружающей среды |
-40 … +55 °C |
|
Монтаж |
В розеточном гнезде (на DIN-рейку или панель) |
|
Совместимое гнездо |
PTF11A (или его аналоги) |
Преимущества и особенности
- Надежная коммутация: Контакты из серебряного сплава и наличие дугогасительной камеры (арк-барьера) обеспечивают надежное переключение индуктивных нагрузок и высокую устойчивость к износу .
- Высокая износостойкость: Механический ресурс реле достигает 50 миллионов циклов, что гарантирует исключительную долговечность в приложениях с частыми коммутациями .
- Широкий диапазон допустимых напряжений: Катушка надежно срабатывает при снижении напряжения до 80% от номинального, что делает реле устойчивым к просадкам в промышленной сети .
- Универсальность применения: Три группы переключающих контактов позволяют реализовать сложные схемы управления, а совместимость со стандартными гнездами PTF11A упрощает монтаж и замену .
Области применения
- Промышленное оборудование: Управление контакторами, электродвигателями небольшой мощности, клапанами и другими исполнительными механизмами.
- Системы автоматизации: В схемах управления конвейерными линиями, упаковочными машинами и станками.
- Электрощитовое оборудование: Логическое управление, цепи сигнализации и блокировки в распределительных устройствах.
- Инфраструктура: Управление системами освещения, вентиляции и насосного оборудования.
