Описание, применение BMMH 58S1N24C12/405178

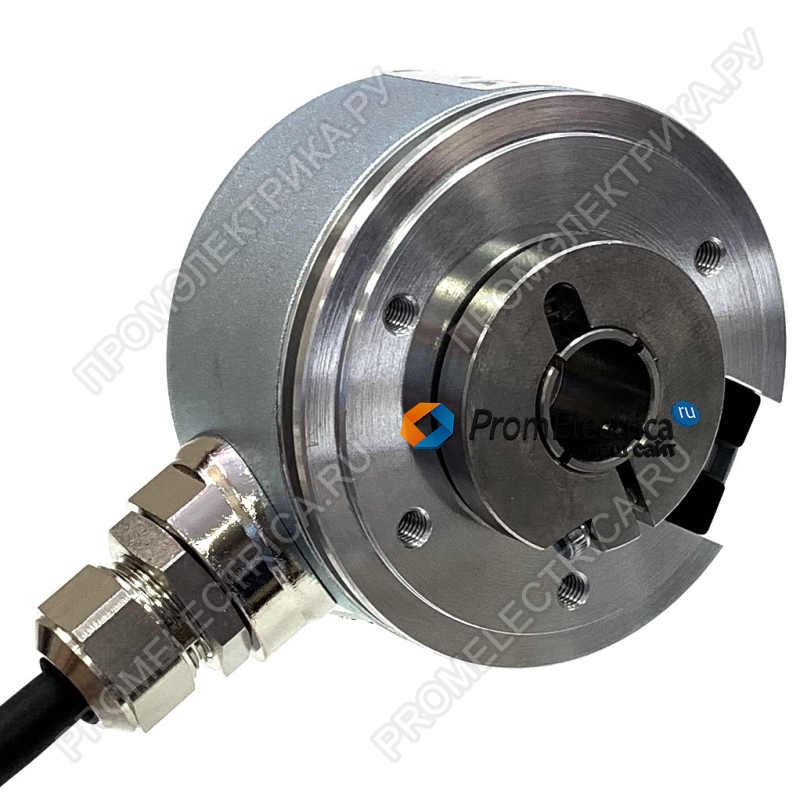

Абсолютный многооборотный энкодер BMMH 58S1N24C12 (Baumer, серия MAGRES)
Технические характеристики:
- Тип энкодера: Абсолютный, многооборотный, с полым валом
- Интерфейс: CANopen®
- Разрешение:
- Однооборотное: 12 бит (4 096 шагов на оборот)
- Многооборотное: 18 бит (262 144 оборота)
- Точность:
- Угловая погрешность: ±0,5°
- Повторяемость: ±0,3°
- Напряжение питания: 10–30 В DC
- Потребляемый ток: ≤200 мА (при 24 В)
- Время инициализации: ≤250 мс после включения
- Метод измерения: Магнитный
- Код: Бинарный (программируемое направление вращения)
- Скорость вращения: ≤6 000 об/мин
- Температурный диапазон: –40...+85°C
- Вес: ≈480 г
Ключевые преимущества:
Высокая точность и надежность
- Магнитный метод измерения обеспечивает стабильную работу даже в условиях вибрации и ударов (до 30 g, 200 g соответственно).
- Программируемые параметры: шаги на оборот, количество оборотов, нулевая точка, масштабирование.
Гибкость и универсальность
- Поддержка CANopen® и других интерфейсов (Profibus, EtherCAT и др.).
- Полый вал ø15 мм для удобного монтажа.
Прочность и защита
- Корпус из оцинкованной стали и алюминиевого фланца.
Простота интеграции
- Встроенные DUO-LED для индикации статуса.
- Программируемые параметры через ПО
Области применения:
- Промышленная автоматизация: Управление сервоприводами, роботами, станками ЧПУ.
- Энергетика: Мониторинг позиции валов турбин и генераторов.
- Транспорт: Системы контроля угла поворота в ж/д и спецтехнике.
- Медицинское оборудование: Точное позиционирование в диагностических приборах.
- Сельское хозяйство: Автоматизация сельхозтехники (например, поворотных механизмов).
