Описание, применение LC1E50Q5

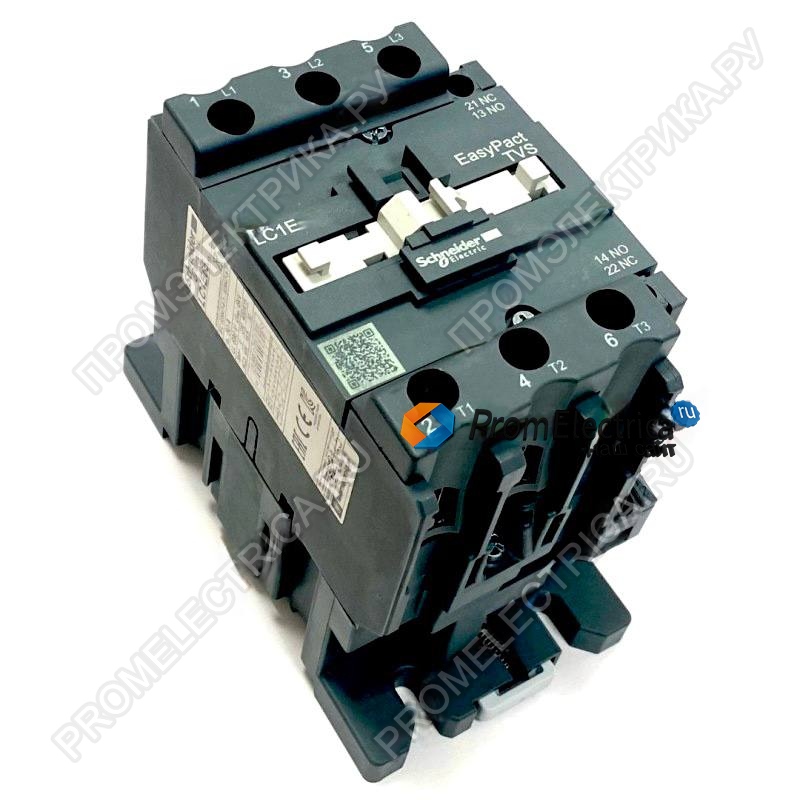

Контактор LC1E50Q5 (Schneider Electric, серия EasyPact TVS)
Технические характеристики:
- Тип устройства: Контактор 3-полюсный (3NO)
- Категория применения: AC-1 (резистивные нагрузки), AC-3 (управление асинхронными двигателями)
- Номинальное напряжение:
- Силовая цепь: ≤ 690 В AC 50/60 Гц
- Управляющая цепь: 380 В AC 50 Гц
- Номинальный ток:
- 50 А (AC-3, ≤ 440 В, при температуре ≤ 55°C)
- 70 А (AC-1, ≤ 440 В, при температуре ≤ 55°C)
- Мощность двигателей:
- 15 кВт (220–230 В), 22 кВт (380–400 В), 30 кВт (440 В), 33 кВт (660–690 В)
- Коммутационная способность:
- Включение: 500 А (440 В)
- Отключение: 400 А (440 В)
- Термостойкость:
- 400 А (10 с), 208 А (60 с), 84 А (600 с) при 40°C
- Механическая износостойкость: 5 млн циклов
- Электрическая износостойкость:
- 3.5 млн циклов (AC-1), 900 тыс. циклов (AC-3)
- Время срабатывания:
- Замыкание: 20–26 мс
- Размыкание: 8–12 мс
- Подключение проводов:
- Силовая цепь: 2.5–25 мм² (гибкие/жесткие)
- Управляющая цепь: 1–4 мм²
- Степень защиты: IP2X
- Рабочая температура: –5...+55°C (эксплуатация), –60...+80°C (хранение)
- Габариты: 127 × 75 × 114 мм
- Вес: 0.98 кг
Ключевые преимущества:
- Высокая надежность
- Ударопрочность и виброустойчивость (до 7 Gn при замкнутых контактах).
- Универсальность
- Поддержка широкого диапазона напряжений (до 690 В) и мощностей двигателей (до 33 кВт).
- Совместимость с резистивными и индуктивными нагрузками (категории AC-1/AC-3).
- Безопасность
- Импульсная стойкость 6 кВ (IEC 60947).
- Энергоэффективность
- Низкое энергопотребление катушки: 15 ВА (удержание), 160 ВА (пуск).
- Малые теплопотери: 3.8 Вт/полюс (AC-3).
- Простота монтажа
- Клеммы с винтовыми зажимами для гибких и жестких кабелей.
- Возможность установки на DIN-рейку или монтажную пластину.
Области применения:
- Промышленность: Управление двигателями станков, насосов, вентиляторов.
- Энергетика: Коммутация цепей в распределительных щитах и АСУ ТП.
- Инфраструктура: Лифты, конвейеры, системы вентиляции.
- Сельское хозяйство: Автоматизация полива и кормления.
- ЖКХ: Освещение и управление нагрузкой в зданиях.
